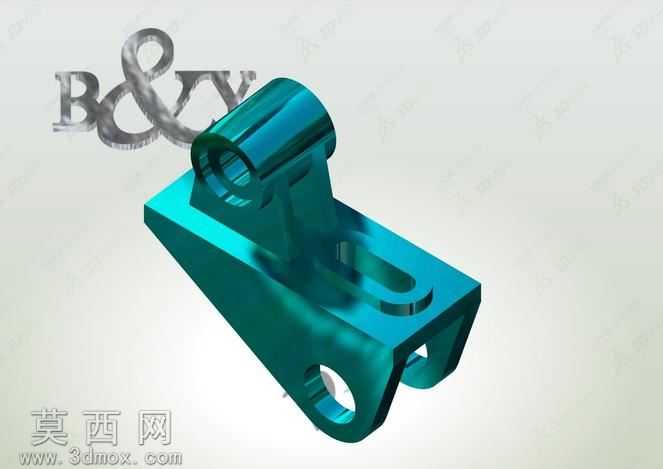

青蓝色金属铰接式机械连接支座结构

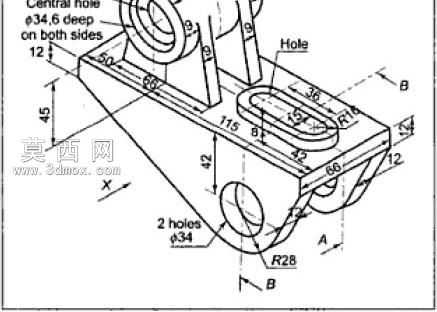

本作品为一款机械连接支座类零件的三维建模成果，建模过程依托三维参数化设计软件完成，全程采用实体建模逻辑搭建零件整体结构，首先通过基准面定位绘制零件底部楔形基座的截面轮廓，经拉伸凸台命令生成基座主体，基座表面预留长条形调节安装槽，用于实现安装位置的微调适配，满足不同装配场景的位置调整需求。在基座上部通过凸台拉伸生成带通孔的圆柱铰接筒结构，铰接筒的内孔经过同轴度约束设定，保证后续与铰接轴装配时的配合精度，筒身与基座的衔接位置做了平滑过渡处理，避免应力集中问题，提升零件实际使用时的结构强度。基座下部设置两个对称的带孔耳板结构，耳板的开孔与上部铰接筒的轴线保持平行度约束，可实现与下部构件的铰接连接，让整个支座具备多维度的铰接活动能力。材质设定阶段选用青蓝色金属材质，调整材质的反射率、粗糙度参数，模拟出金属零件表面经氧化处理后的细腻金属光泽，渲染阶段采用三点布光方案，主光源从斜上方投射凸显零件的结构轮廓与曲面转折，辅助光源补全暗部细节避免结构阴影过深丢失细节，环境光添加微弱的环境反射效果，让金属材质的质感表现更加真实自然。设计过程中充分考虑零件的实际装配需求，所有安装孔的尺寸、安装面的平面度都经过参数化校验，各结构之间的壁厚保持均匀一致，既避免了壁厚过薄导致的结构强度不足问题，也防止壁厚过厚造成的材料浪费与零件过重问题，零件的棱边位置均添加了合适大小的圆角过渡，既消除了加工过程中的锐边安全隐患，也进一步优化了零件的应力分布特性，让整个支座在承受铰接载荷时能够均匀分散应力，提升零件的使用寿命。建模过程中所有特征均保留完整的参数化建模历史，可根据实际使用需求快速调整各部分尺寸参数，适配不同规格的铰接轴、不同的安装间距要求，具备较强的设计通用性，可广泛应用于各类需要铰接连接的机械结构场景中。
