二冲程柴油内燃机结构三维设计

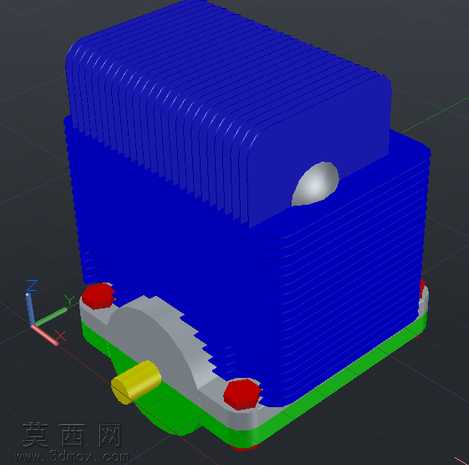

本作品为二冲程柴油内燃机的三维结构设计模型，建模过程依托三维设计软件完成全参数化构建，从核心动力腔体到外部附属结构均按照真实二冲程柴油机的布局逻辑进行还原。模型主体采用分层结构设计，上部为散热壳体结构，建模时通过阵列特征快速生成密集的散热鳍片结构，鳍片的排布间距、凸起弧度均参考实际风冷柴油机的散热参数设定，保证结构还原度的同时兼顾建模效率。中部主体缸体部分采用一体化实体建模，通过拉伸、切除等基础特征构建出缸体的核心容纳空间，外部轮廓做了圆角过渡处理，避免尖锐棱角的同时还原真实铸件的外观特征。下部基座部分采用分色材质区分功能区域，绿色区域为油底壳安装基座，灰色区域为传动端盖结构，黄色突出轴体为动力输出轴，红色部件为缸盖固定螺栓与调节端盖，各部件的装配位置严格对齐二冲程柴油机的实际装配逻辑，可清晰展示各组件的相对位置关系。材质设置上，主体散热壳体与缸体赋予高饱和度蓝色工程塑料质感材质，模拟工业样机的外观涂装效果；基座部分的绿色、灰色区域分别赋予耐油橡胶与铸铝材质，输出轴赋予黄铜金属材质，固定螺栓赋予红色烤漆金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分不同功能部件，视觉层次分明。设计过程中优先保证结构的完整性，省略了内部过于细碎的非核心零件，既保留了二冲程柴油机的核心外观识别特征与布局逻辑，又控制了模型的整体面数，适合用于教学演示、结构认知等场景。建模时对各部件的配合间隙做了合理预留，若需要进一步深化设计，可直接在现有模型基础上拆分零件、补充内部曲柄连杆、配气机构等细节结构，具备良好的可编辑性。渲染阶段采用工作室均匀布光，在金属部件表面形成自然的高光反射，清晰展现各部件的轮廓边界，整体视觉效果规整清晰，能够直观呈现二冲程柴油内燃机的外部整体结构与各附属部件的排布位置。
