电子电路设备透明防护外壳结构设计

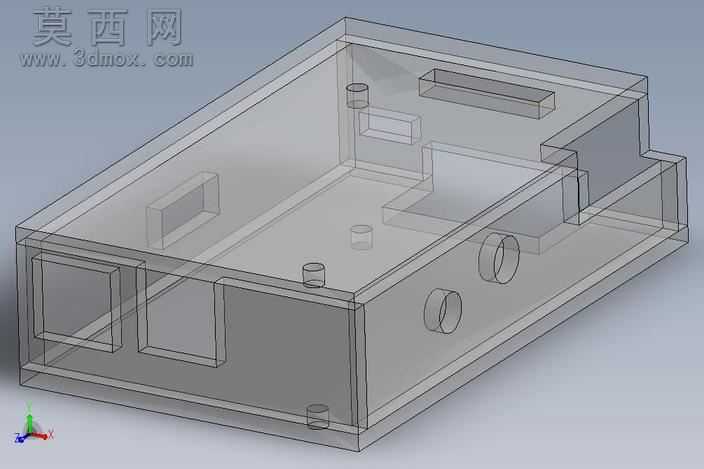

本作品为电子电路设备专用防护外壳，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循电子元器件装配的尺寸公差要求，对壳体的每一处安装位、避让槽、开孔结构都做了精准的尺寸约束。建模阶段先绘制外壳的整体外轮廓草图，通过拉伸命令生成壳体基础实体，再利用抽壳命令设定均匀的壁厚，保证壳体成型后的结构强度与轻量化需求。材质设计上选用半透明工程塑料效果做渲染呈现，既可以直观展示壳体内部的结构布局，也能模拟实际生产中采用透明PC材质时的成品视觉效果，渲染时调整了材质的透明度与反光参数，让壳体的棱边、加强筋、安装柱结构都能清晰呈现，同时还原工程塑料的哑光质感。结构设计方面，壳体内壁设置了多组圆柱形安装柱，用于电路板的螺丝固定，柱体高度经过精准计算，保证电路板安装后与壳体内壁预留足够的散热间隙；壳体内侧设计了多组长条形限位凸台，用于电路板安装时的定位，避免装配后电路板出现移位晃动；壳体侧壁开设了不同规格的圆形开孔与方形窗口，分别对应电源接口、信号接口、显示窗口的装配需求，开孔边缘做了微小的倒角处理，避免装配时划伤线材或操作人员；壳体内部还设置了多组分隔筋条，用于划分不同功能模块的安装区域，避免不同电子元件之间出现信号干扰或物理碰撞。设计思路围绕电子电路设备的实际使用需求展开，在保证壳体防护性能的前提下，尽可能优化内部空间利用率，所有结构都兼顾注塑生产的工艺要求，避免出现壁厚不均、倒扣难以脱模的结构问题，整体结构紧凑合理，既可以为内部电子电路提供防尘、防外力冲击的防护作用，也能满足电子设备对外接接口、显示区域的布局需求，半透明的设计也方便后期设备检修时快速观察内部元件状态，无需完全拆开壳体即可排查部分故障问题。
