黑色钣金设备外壳防护结构设计

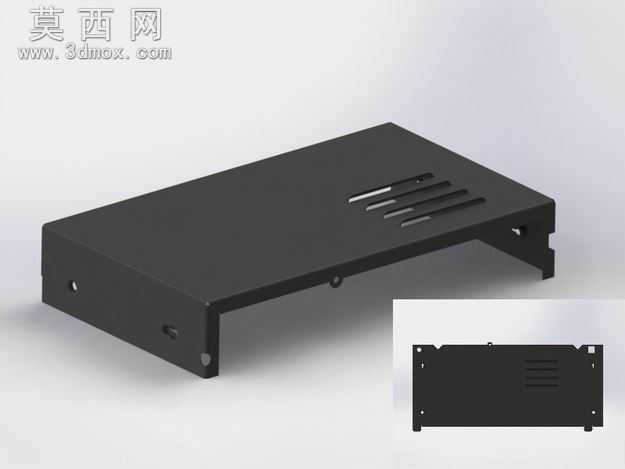

本作品为钣金材质的设备防护外壳三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循钣金加工工艺规范进行特征创建，从基础的基体法兰特征开始，依次完成边线法兰、折弯、切除拉伸等特征的构建，确保每一处折弯半径、板材厚度都匹配常规钣金加工的工艺参数，避免出现无法落地加工的不合理结构。模型整体为开放式罩壳形态，主体采用哑光黑色冷轧钢板材质设定，渲染阶段通过调整材质的粗糙度、金属度参数，还原真实钣金喷塑后的哑光磨砂质感，同时添加柔和的环境光与定向光源，清晰呈现壳体表面的散热槽开孔、侧边安装孔位、定位缺口等细节结构。结构设计上，壳体顶部开设多组长条形平行散热槽，保障内部设备运行时的空气流通散热需求；壳体侧边预留多个圆形安装孔与定位卡槽，用于壳体与内部设备基座的固定装配，同时在壳体的折弯边角处做了微小的圆角处理，既避免钣金锐边带来的装配安全隐患，也提升了壳体整体的结构强度，减少折弯处的应力集中问题。设计过程中充分考虑钣金件的装配公差，对各个安装孔的孔径、孔位间距都做了合理的公差预留，同时兼顾壳体的拆装便捷性，开放式的罩体结构可以直接从设备上方扣合安装，无需复杂的拼接工序。模型还同步构建了壳体的平面展开态参考视图，方便后续对接钣金下料、折弯加工的生产环节，整体结构简洁实用，在满足设备防护、散热、安装固定核心功能的前提下，尽可能简化加工工序，降低生产制造成本，适配小型工业电子设备、工控模块的外防护使用需求。
