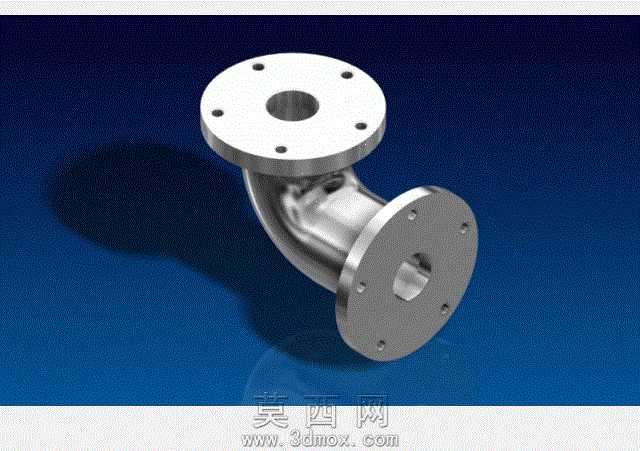

带法兰连接结构的90度金属弯管

本作品为90度法兰连接式金属弯管三维模型，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以管路流体通径为核心基准绘制弯管中心曲率路径，严格控制弯曲半径与通径的合理比值，避免管路流道出现突兀折角影响介质输送效率。建模过程中先完成弯管主体的扫掠特征构建，保证管壁厚度均匀一致，两端分别对接圆形法兰结构，法兰盘上的螺栓孔采用圆周阵列方式生成，严格遵循通用法兰的孔位分布标准，确保孔位同轴度、孔间距公差符合实际装配要求，同时在法兰与弯管主体的衔接位置做了平滑过渡的圆角处理，消除应力集中隐患。材质设置阶段，弯管主体与法兰均赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原金属管件的哑光金属光泽，同时区分法兰密封面与管壁的质感差异，密封面设置更高的平整度参数，呈现机加工后的细腻金属质感。渲染环节采用深蓝色渐变背景搭建展示场景，添加主光源与辅助补光，主光源从侧上方投射，在背景上投射出柔和自然的阴影，突出弯管的立体轮廓与曲面弧度，同时添加环境反射贴图，让金属表面呈现真实的环境反射效果，清晰展现弯管的流畅曲面形态与法兰的规整结构。设计思路上，该弯管兼顾管路转向功能与法兰连接的密封可靠性，两端法兰结构可直接与对应通径的管路、阀件通过螺栓紧固连接，无需额外焊接工序，拆装维护便捷，整体结构无冗余设计，所有特征均围绕实际管路安装的使用需求搭建，可直接用于管路系统的装配模拟、工程出图以及3D打印样件验证，模型特征树逻辑清晰，参数可编辑调整，能够根据实际使用需求修改通径、弯曲半径、法兰规格等核心参数，适配不同工况的管路设计需求。
