陆军装甲坦克整车装配结构三维设计

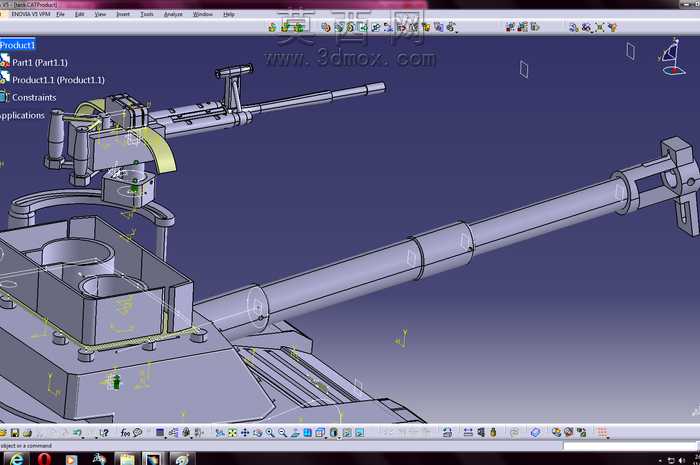

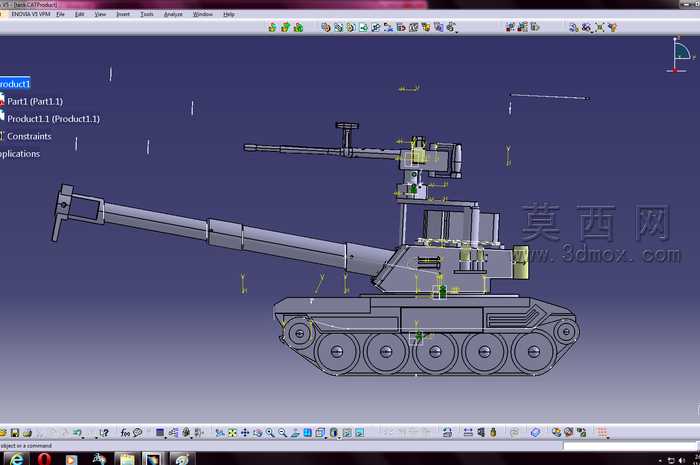

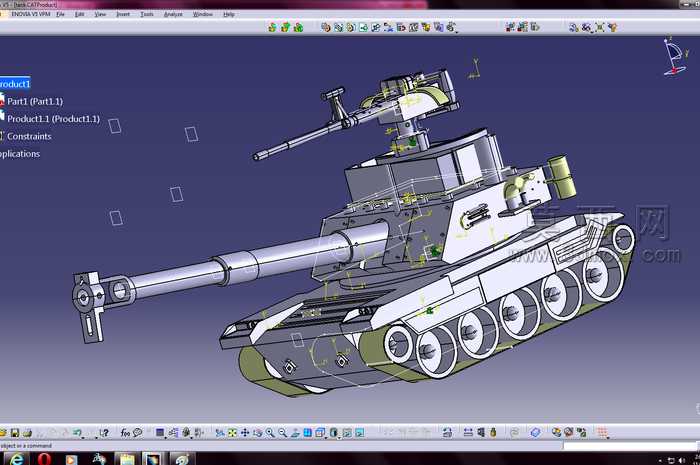

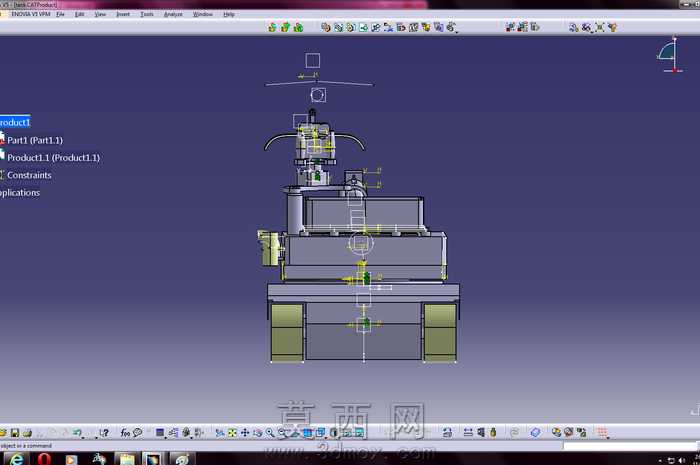

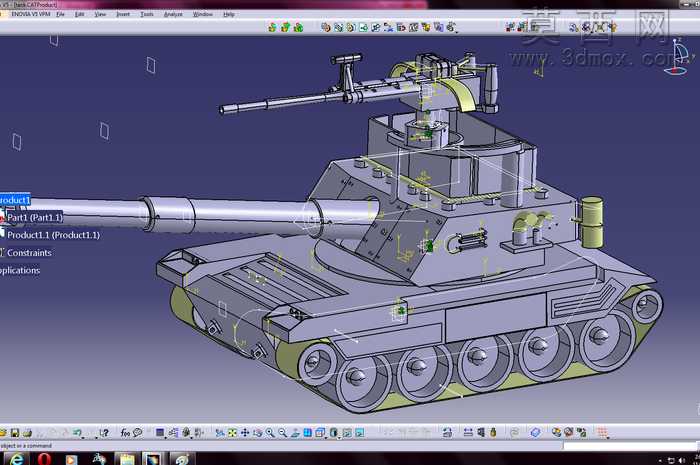

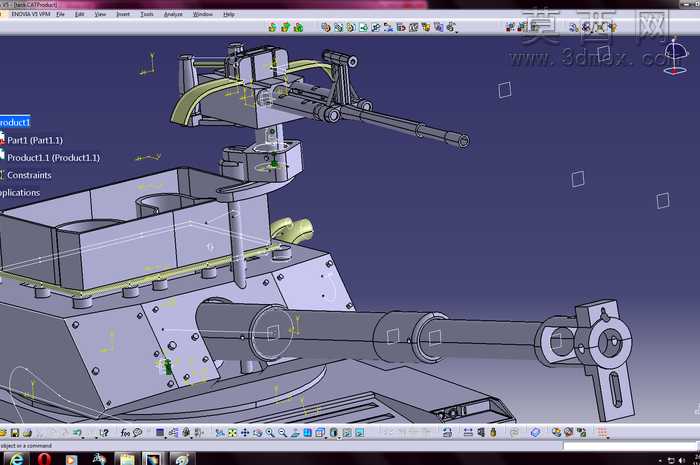

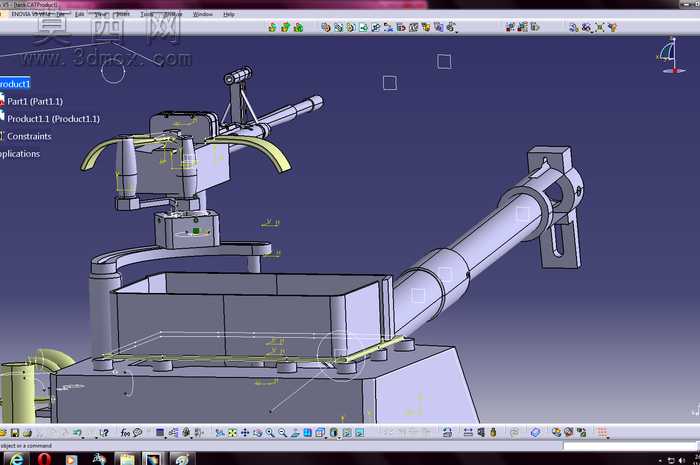

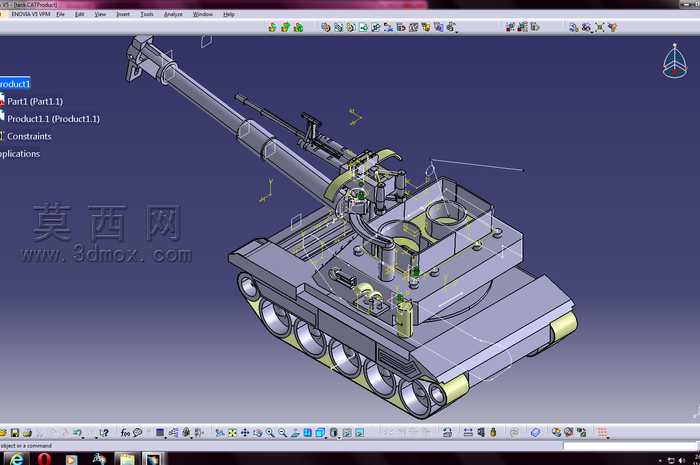

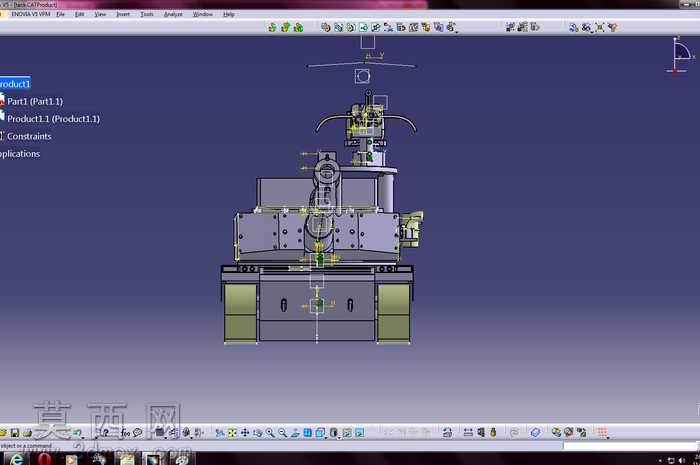

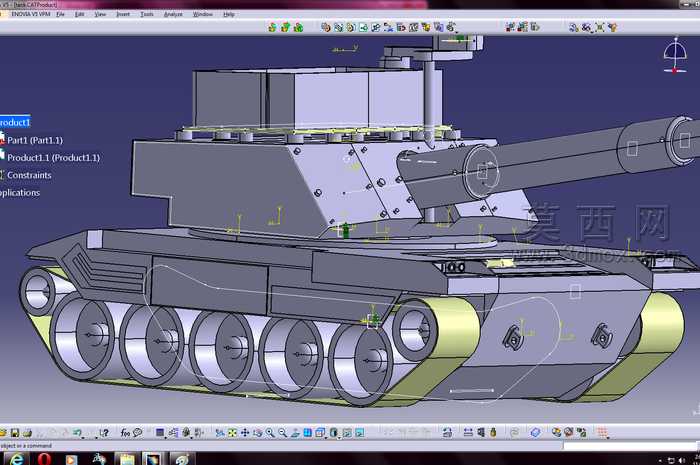

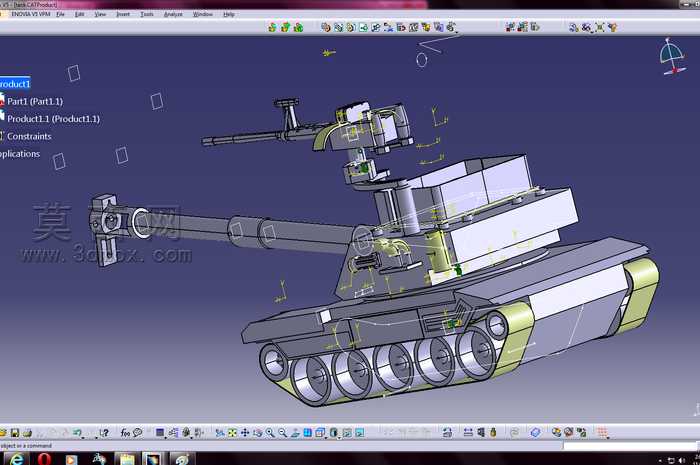

本作品为陆军装甲坦克的整车装配三维设计成果，建模过程严格遵循装甲作战车辆的真实结构比例开展，从底盘行走机构、车体主装甲结构、炮塔旋转总成、主炮俯仰机构到车顶辅助武器站均完成了独立零件建模与层级化装配约束搭建。建模阶段首先完成履带行走系统的参数化构建，对每一侧的负重轮、托带轮、主动轮、诱导轮以及履带板单元都做了独立的特征建模，通过同轴、重合等装配约束完成轮系定位，再通过阵列特征完成整圈履带的装配，还原了履带式行走机构的真实运动逻辑。车体部分按照装甲车辆的布局逻辑，划分出驾驶舱、战斗舱、动力舱的结构区间，主装甲板采用带倾角的实体特征建模，还原了装甲车辆倾斜装甲的结构设计特点，同时预留了炮塔座圈、观察窗、副武器射孔、随车附件挂载点的对应结构位置。炮塔部分采用旋转装配约束与车体座圈配合，可实现水平方向360度旋转的运动模拟，主炮身管采用俯仰约束与炮塔耳轴结构连接，可模拟火炮高低俯仰的动作，炮管根部的炮盾、炮塔侧面的烟幕弹发射器、储物筐、观瞄设备窗口都做了细节特征还原，车顶的高射机枪武器站也完成了独立装配，可实现独立的方向转动模拟。整车材质分配阶段，为装甲钢结构部分赋予了对应的金属材质属性，为履带、负重轮胶圈等橡胶部件赋予了对应的非金属材质，为光学观瞄部件赋予了透明玻璃材质，通过不同材质的区分清晰呈现各部件的功能属性。整个装配模型采用层级化的结构树管理，将整车拆分为行走系统、车体系统、炮塔武器系统三大子装配模块，每个子装配下再细分独立零件，装配约束完整无冗余，可清晰展示装甲坦克从零件到总成的完整装配关系，能够直观呈现履带式装甲作战车辆的整体结构布局与各系统的配合逻辑，可用于装备结构展示、装配原理演示等相关场景。
