竞速滑冰鞋刀架45度支撑结构设计

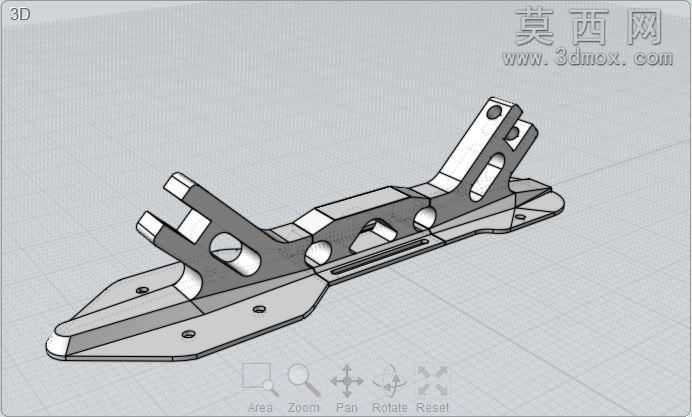

本作品为适配竞速滑冰场景的45度刀架支撑结构，采用三维建模软件完成全参数化设计，整体围绕竞速滑行时的受力特性展开结构规划。建模阶段首先完成基准面搭建，以刀架底部安装平面为第一基准，向上偏移构建45度倾斜支撑基准轴，确保支撑立柱与安装基面形成精准的45度夹角，匹配滑行时侧向蹬冰的力传导角度。整体结构采用一体化流线型轮廓设计，底部为长条形安装基板，基板上均匀分布沉头安装孔，用于与冰刀底座、鞋体底部完成刚性连接，孔位边缘做倒圆角处理消除应力集中风险。支撑主体部分采用镂空式桁架结构，在倾斜立柱上开设多组异形减重孔，既保证结构刚性，又最大程度降低整体重量，适配竞速场景对轻量化的高要求；立柱顶端设置两组同轴铰接孔，用于绑定鞋体固定绑带的连接轴，孔位内部做同轴度约束，确保铰接部件转动顺畅无卡滞。建模过程中对所有棱边做R0.5-R2不等的圆角过渡处理，避免尖锐边角带来的应力断裂风险，同时优化空气动力学表现。材质设定上选用高强度航空铝合金作为预设材质，渲染阶段赋予哑光金属磨砂质感，对安装孔、铰接孔内壁做高光金属处理，区分加工面与非加工面的视觉差异；基板与支撑立柱的衔接处做加厚过渡处理，通过有限元受力分析优化过渡圆弧半径，确保侧向蹬冰时的冲击力能够均匀分散到整个基板平面，不会出现局部应力过载。设计思路上充分考虑3D打印原型制作的工艺特性，所有结构均采用自支撑角度设计，无需额外添加打印支撑即可完成原型制作，镂空孔位的尺寸均大于3D打印最小成型阈值，避免打印过程中出现堵料、坍塌问题；整体结构的壁厚控制在2mm-3mm区间，兼顾打印成型成功率与结构强度，能够直接用于TSA州立会议的原型展示与功能验证，可直观呈现竞速冰刀架的力传导路径与轻量化设计优势，为后续的开模量产提供精准的结构参考。
