螺旋齿轮箱传动结构三维设计方案

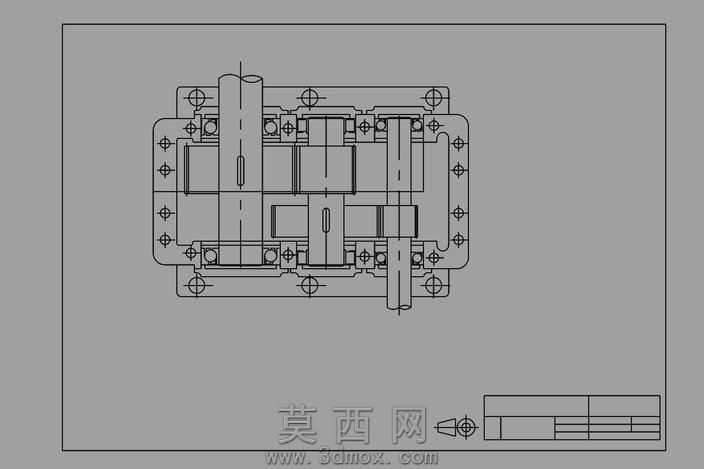

本螺旋齿轮箱三维设计围绕平行轴斜齿轮传动的核心需求开展，建模阶段先完成传动参数的匹配计算，确定各级螺旋齿轮的模数、螺旋角、齿数、齿宽参数，保证传动比精准符合设计要求，同时兼顾传动平稳性与承载能力。建模过程中先搭建传动系统的骨架模型，定位两根平行输入输出轴的中心距，依次完成轴段、齿轮、键槽、轴承安装位的特征绘制，齿轮建模采用参数化生成方式，精准还原螺旋齿的渐开线齿形与螺旋升角，保证齿面啮合的贴合度，避免出现传动卡滞或侧隙不合理的问题。箱体部分采用剖分式结构设计，上下箱体的结合面做精准的贴合特征处理，轴承座孔采用同轴度约束建模，保证前后轴承安装位的同轴度误差控制在合理范围内，箱体外部的安装凸台、螺栓连接孔、定位销孔均按照机械设计标准排布，螺栓孔位置均匀分布，保证箱体连接的密封性与结构刚性。细节设计上，轴上的键连接结构按照平键标准绘制，保证齿轮与轴的周向固定可靠，轴承选用标准深沟球轴承模型，安装位预留合理的配合公差，端盖部分设计有密封槽结构，可安装密封圈防止润滑油泄漏，同时箱体下部预留油位观察与放油的结构位。渲染阶段对不同部件赋予差异化材质，齿轮与轴类零件采用调质钢材质，呈现金属哑光质感，箱体采用铸铁材质表现粗糙的铸造表面效果，密封件、端盖等辅助零件分别赋予橡胶、钢材对应的材质表现，通过剖视视角的渲染清晰展示内部齿轮啮合、轴系支撑、轴承安装的完整结构，直观呈现动力从输入轴传入，经过两级螺旋齿轮啮合减速后从输出轴传出的完整传动路径。设计过程中重点校核了齿轮的啮合侧隙、轴的挠度、轴承的载荷分布，保证整体结构在额定工况下运行平稳，噪音低，承载能力强，可广泛适配各类需要减速传动的通用机械设备场景，模型结构完整，各部件装配关系清晰，无干涉错面问题，可直接用于结构验证、教学演示或生产参考。
