工业法兰式气体压力调节器三维设计

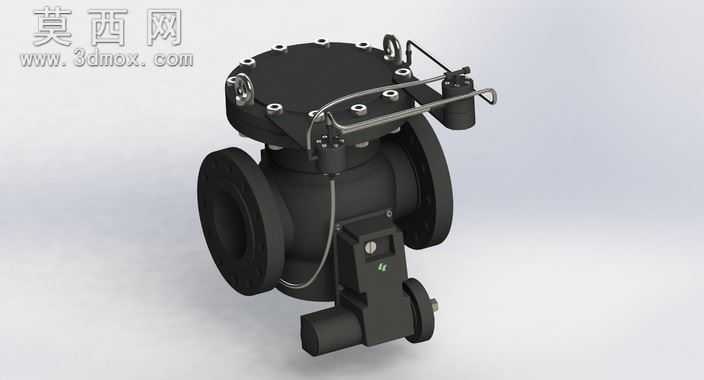

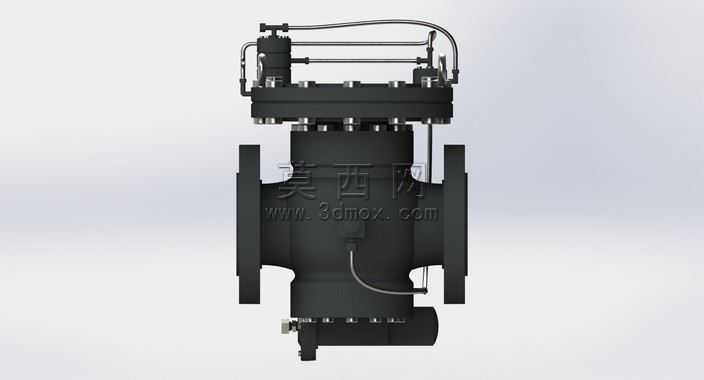

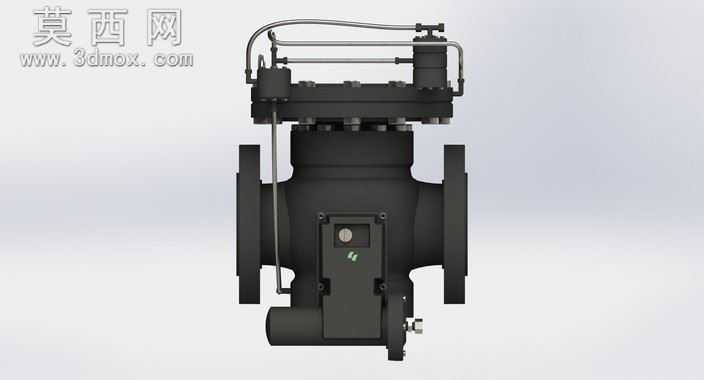

本作品为工业管路系统用气体压力调节器的三维建模设计成果，建模阶段以实际工业调压阀的功能逻辑为核心依据，先完成整体结构的比例规划，确定阀体通径、法兰连接尺寸、调压执行机构的安装位置的基准参数，采用自底向上的建模逻辑，先拆分出主阀体、法兰端盖、膜片调压腔、杠杆反馈机构、外置导阀、底部排污组件、手动调节部件等独立零件，对每个零件进行特征建模：主阀体采用回转加拉伸切除的方式构建内部流道与外部安装结构，法兰端按照工业法兰标准预留螺栓孔与密封面结构，膜片腔部分通过曲面建模构建腔体的圆弧过渡结构，保证内部压力作用面的受力合理性，杠杆反馈机构采用装配约束完成连杆、转轴、弹簧座的联动关系模拟，还原调压过程中压力反馈带动阀瓣动作的机械逻辑。材质与渲染阶段，针对不同零件的工业实际材质进行区分设置：主阀体与端盖采用铸钢材质，添加细微的铸造纹理与哑光黑漆涂层效果，金属连接件采用镀锌钢材质，设置轻微的金属反光与倒角高光，密封件采用丁腈橡胶材质，调整粗糙度参数还原橡胶的哑光质感，调节手轮部位设置防滑纹理与金属包边效果，渲染时采用工业产品展示常用的三点布光，主光源从侧上方投射突出阀体的结构轮廓，补光弱化暗部死黑，环境光添加轻微的工业车间环境反射，让整体渲染效果贴近真实工业设备的视觉质感。结构设计上充分考虑气体压力调节器的实际功能需求，主阀采用直通式法兰连接结构，适配大流量气体管路的安装需求，顶部膜片腔通过引压管连通下游管路，实时采集下游压力数据，通过杠杆机构将压力变化转化为阀瓣的位移，自动调节阀门开度实现出口压力的稳定控制，外置的小型导阀用于设定调压阈值，底部设置的排污组件可定期排出阀内积液与杂质，侧面的手动调节部件可在调试阶段进行压力参数的微调，所有零件的装配间隙按照实际工业装配公差设置，运动部件预留合理的活动空间，既保证模型的外观还原度，也能通过装配动画模拟完整的调压动作流程，可用于工业阀件的教学演示、产品展示、管路系统集成模拟等场景。
