门窗五金配套专用门Matriz结构件

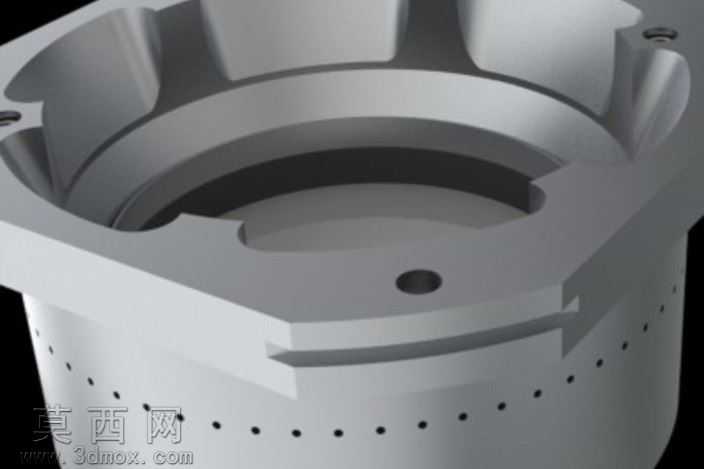

本作品为门窗五金领域的门配套Matriz结构件三维建模作品，建模阶段采用SolidWorks平台完成全参数化设计，全程遵循机械加工工艺逻辑搭建特征树，从基础回转体基体特征开始，逐步完成多层阶梯环形内腔的切削成型，精准还原构件内部不同直径的环形台阶结构，保证各腔体的同轴度公差符合五金构件的装配要求。针对构件外壁的环形安装凸台，采用拉伸切除与倒角组合特征完成细节处理，凸台表面的定位小孔通过草图点位阵列配合拉伸切除实现，孔位的间距、孔径参数严格匹配门窗装配的通用安装标准，确保后续实际生产中可直接与配套门窗部件完成对位安装。构件下部侧壁的密集透气小孔，采用圆周阵列特征完成均匀排布，每个小孔的轴线均垂直于构件外壁曲面，孔口处添加了微小的倒角工艺特征，避免实际加工后出现锐边毛刺，提升构件的使用安全性。渲染阶段采用金属哑光钢材质，调整材质的粗糙度、反射率参数还原冷轧钢构件的真实质感，通过环境光遮蔽效果凸显内腔的阶梯层次结构，对边缘棱线添加细微的高光处理，清晰展现各结构的衔接过渡关系，让观看者可直观分辨构件的内外结构分界。设计过程中充分考虑构件的实际使用场景，内部环形腔体的尺寸预留了足够的活动余量，可适配对应门体部件的运动行程，外壁的厚度参数经过结构强度校核，可承受日常门窗开合过程中的常规载荷，避免长期使用出现结构变形。整体建模过程严格遵循自上而下的设计逻辑，各特征之间保留完整的参数关联，后续若需调整构件尺寸适配不同规格的门型，仅需修改对应草图参数即可完成全模型的更新，大幅提升设计迭代效率，模型的所有结构均具备可加工性，无建模过程中产生的几何错误、破面等问题，可直接导入后续的工程图生成、数控加工编程等流程使用。
