玻璃视筒对夹法兰连接组件三维设计

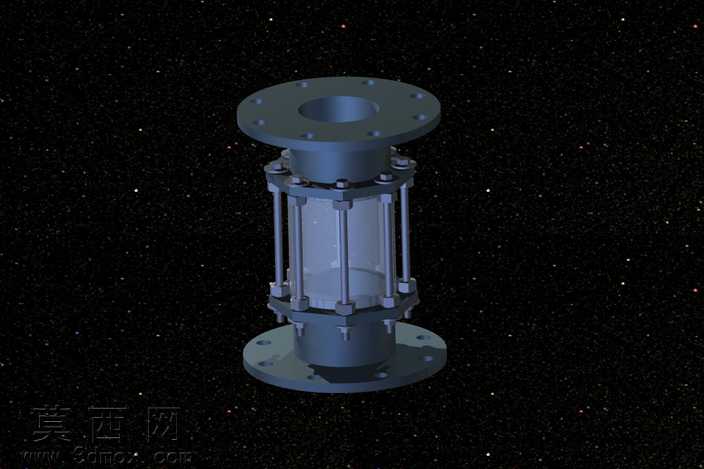

本作品为管道视镜用法兰连接组件的三维参数化设计成果，建模阶段采用Autodesk Inventor完成全零件参数化构建，首先依据管道视镜的通用连接尺寸规范，确定上下法兰的螺栓孔分布圆直径、法兰盘厚度、中心通径等核心参数，通过草图绘制、拉伸凸台、阵列孔位等基础特征完成上下法兰基体建模，对法兰盘的密封槽、螺栓沉孔等细节结构做倒角与圆角处理，避免应力集中的结构缺陷。中间透明视筒部分采用薄壁拉伸特征构建，匹配上下法兰的密封面尺寸，外围的拉紧拉杆采用圆柱拉伸配合六角头端部特征建模，配套的锁紧螺母通过螺旋扫描生成螺纹特征，还原真实紧固件的结构细节。渲染阶段采用深色星空背景突出金属零件的质感，上下法兰与紧固件赋予哑光金属材质，调整材质粗糙度与反射参数还原碳钢法兰的表面质感，中间视筒赋予高透明玻璃材质，设置合适的折射系数与透光率，模拟工业硼硅玻璃视筒的视觉效果，通过三点布光方案打亮模型整体结构，清晰展现法兰与视筒的装配关系、拉杆的周向均匀分布结构。设计过程中遵循管道法兰的通用连接标准，保证上下法兰的螺栓孔位同轴度、密封面的平面度要求，整体结构采用对夹式拉紧设计，通过周向均匀分布的拉杆锁紧上下法兰，夹紧中间玻璃视筒实现密封，可直观观察管道内部流体的流动状态，结构设计兼顾密封可靠性与观察便利性，所有零件的装配约束完全还原实际装配逻辑，可直接用于工程装配校验、产品展示与工程出图参考，建模过程中对重复特征采用阵列与镜像操作提升建模效率，所有参数可根据实际管道通径、压力等级需求快速调整，适配不同规格的管道视镜设计场景。
