AutoCAD制作的槽轮间歇传动机构动画

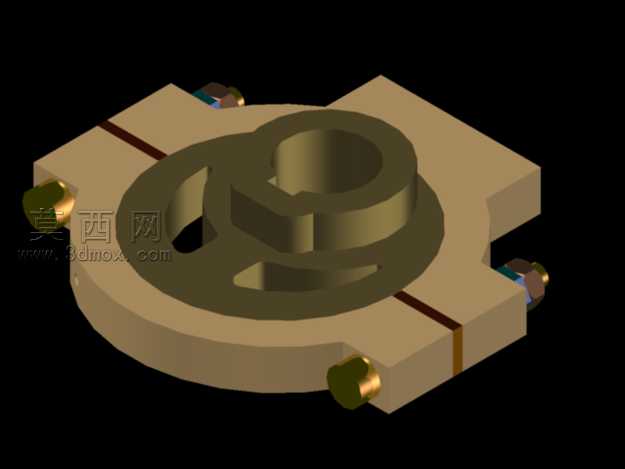

本作品是基于AutoCAD平台完成的槽轮间歇传动机构三维建模与动画演示作品，全程依托AutoCAD原生功能完成全流程制作，未借助其他三维设计软件的辅助功能，验证了AutoCAD在机械运动仿真领域的应用潜力。建模阶段首先从机构的核心传动逻辑出发，先绘制二维基准草图确定各构件的尺寸参数：方形基座的安装孔位、中心主轴的定位尺寸、槽轮的径向槽分布角度、锁止弧的配合半径都经过精准计算，确保各部件装配后无干涉问题。建模过程采用实体拉伸、布尔运算、特征阵列等基础操作完成各零件的三维造型，基座部分采用浅米色哑光材质模拟铸铁机座的质感，表面做了细微的磨砂纹理处理，还原真实机械构件的表面触感；槽轮与主动拨盘采用古铜色金属材质，添加了轻微的金属反光与边缘倒角效果，既体现金属零件的加工质感，也避免过度反光影响动画演示的结构辨识度；基座周边的紧固柱采用金色金属材质，与主体构件形成视觉区分，清晰展示装配位置关系。动画制作阶段完全在AutoCAD环境内完成，通过定义关键帧位置、设置构件的旋转约束与运动副关系，还原槽轮机构的经典间歇运动逻辑：主动拨盘连续匀速旋转时，圆柱销进入槽轮径向槽带动槽轮做定角度转位，当圆柱销脱离径向槽后，槽轮的锁止凹弧与拨盘的锁止凸弧贴合，槽轮保持静止锁止状态，完整复现实槽轮机构将连续旋转转化为间歇步进运动的传动特性。整个动画过程运动流畅无卡顿，构件间的配合关系展示清晰，无需借助第三方动画软件即可完整呈现机构的运动原理，适配AutoCAD2013及以上的低版本软件环境，无需额外插件即可打开查看，可作为机械原理教学演示、槽轮机构设计参考的直观素材，帮助学习者快速理解间歇传动机构的工作逻辑与结构组成。
