嵌套错位互锁立方体创意3D打印摆件

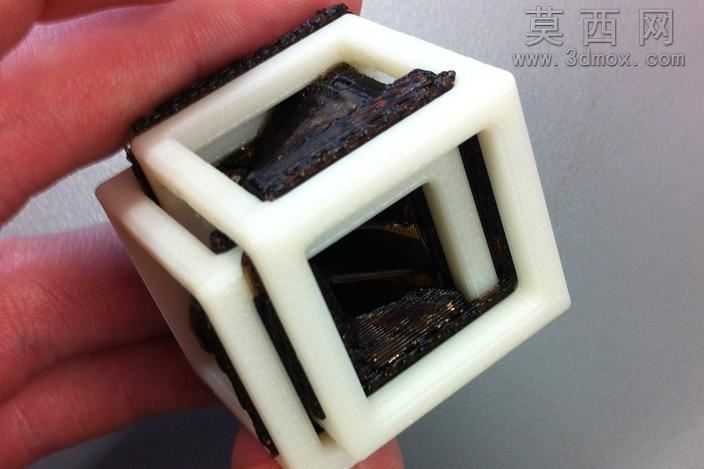

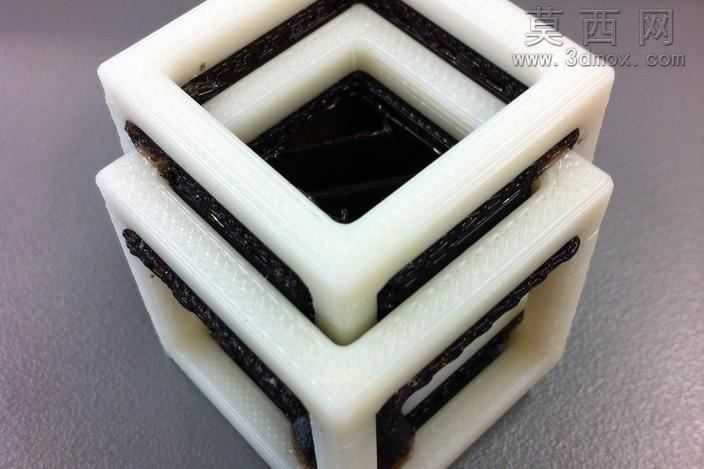

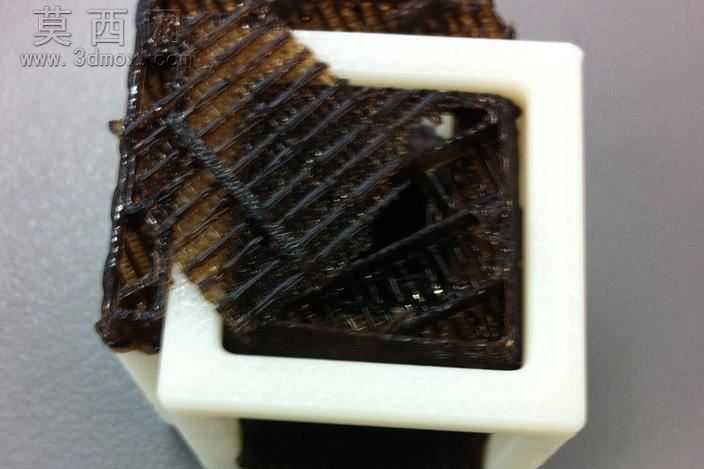

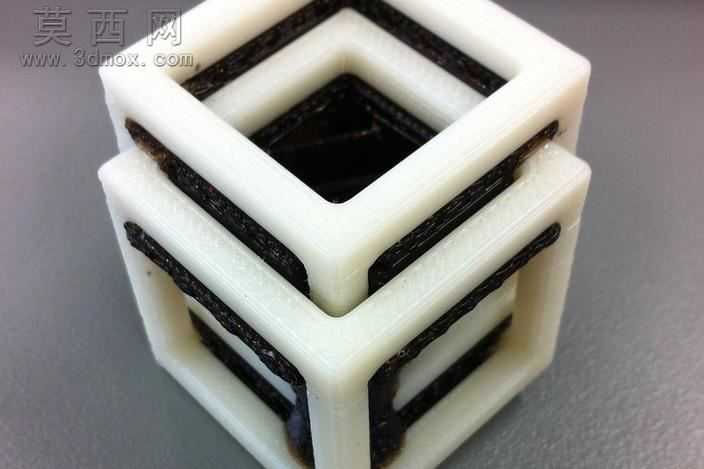

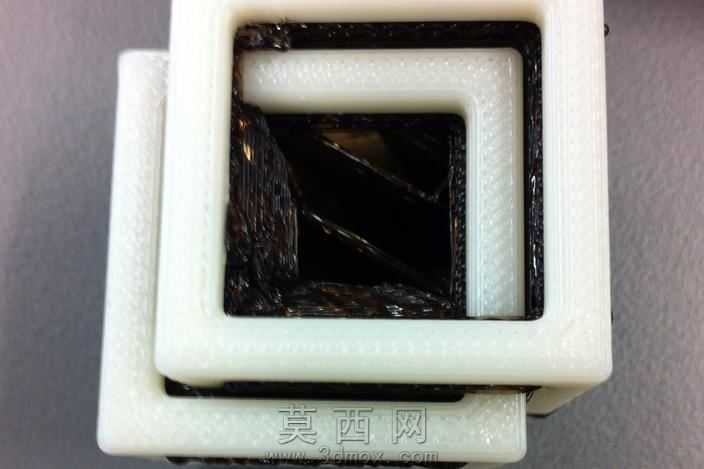

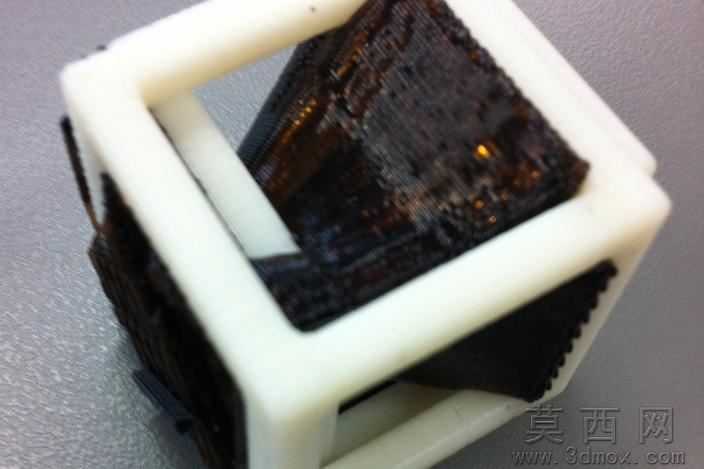

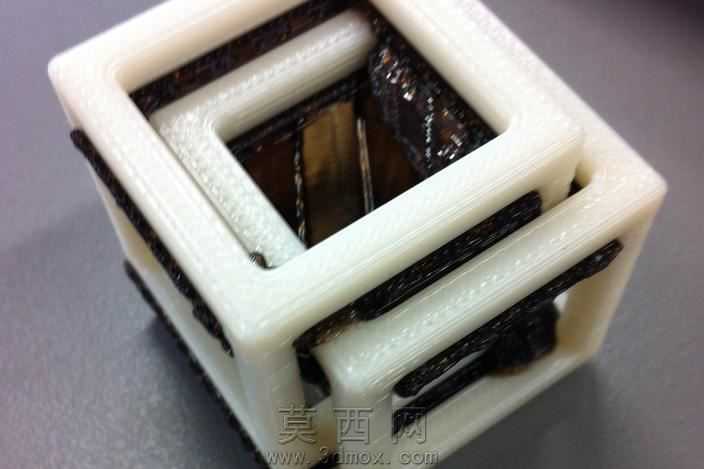

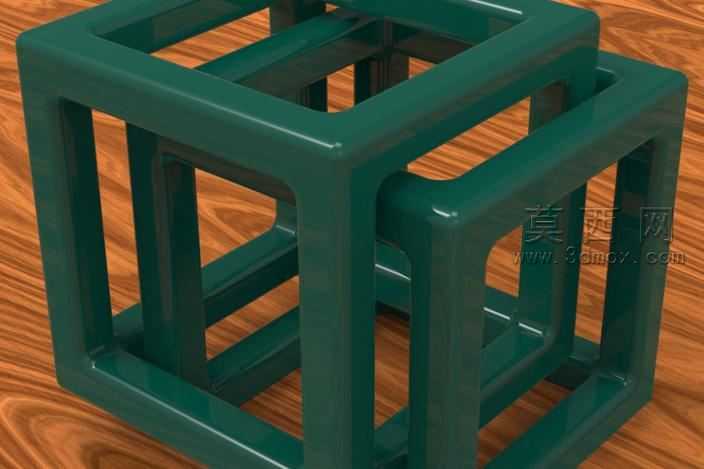

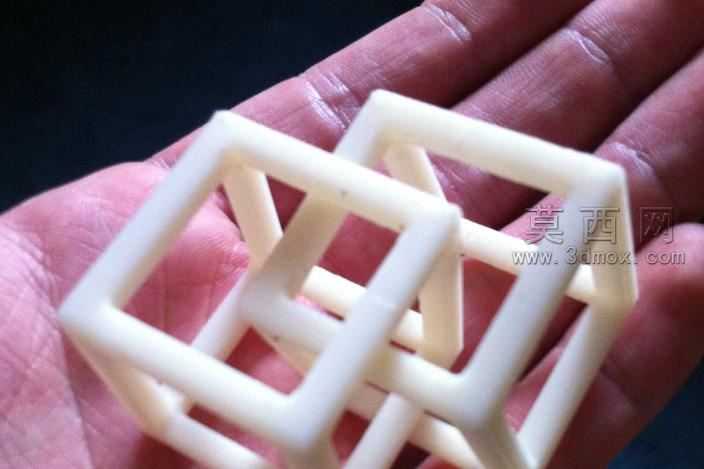

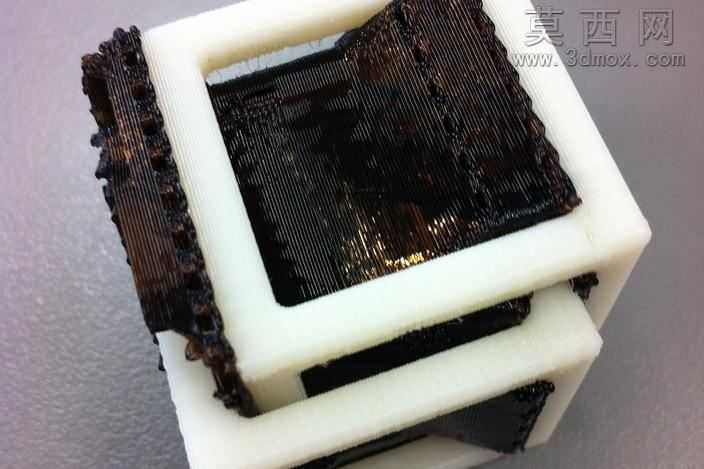

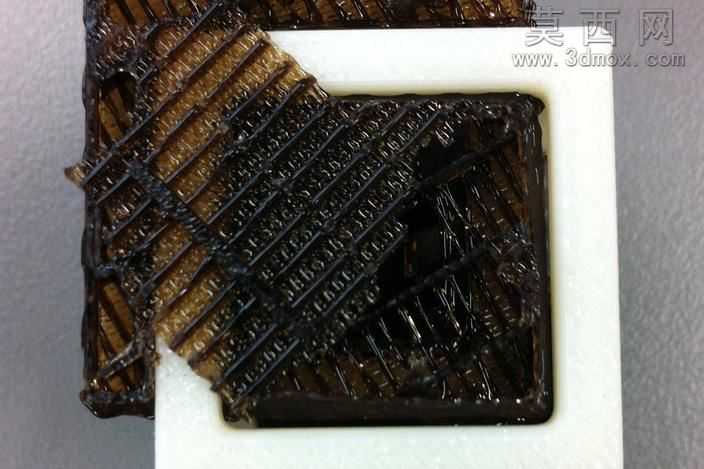

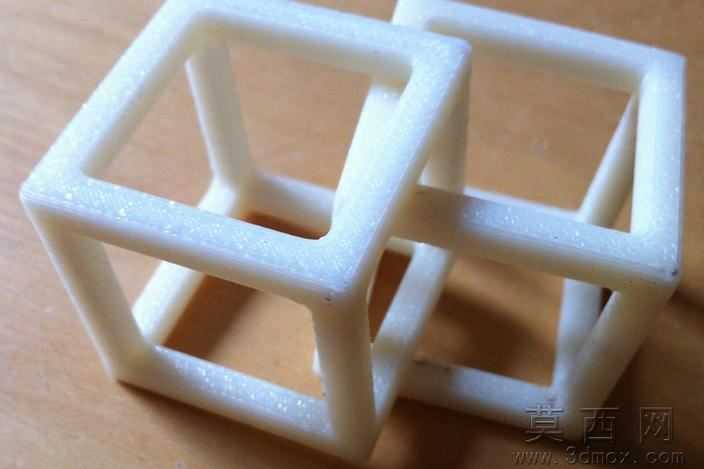

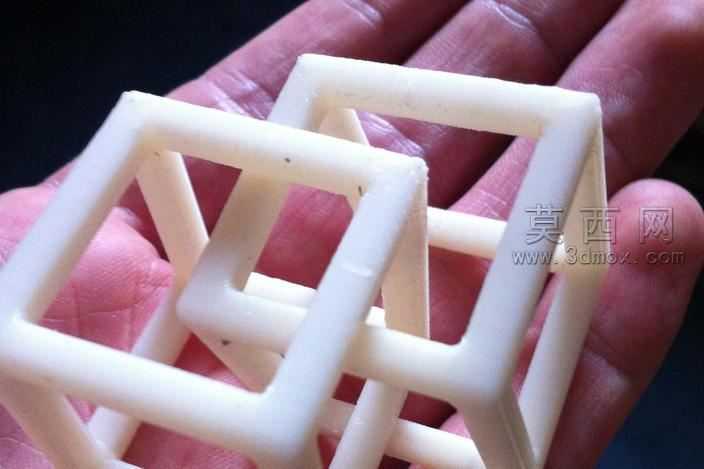

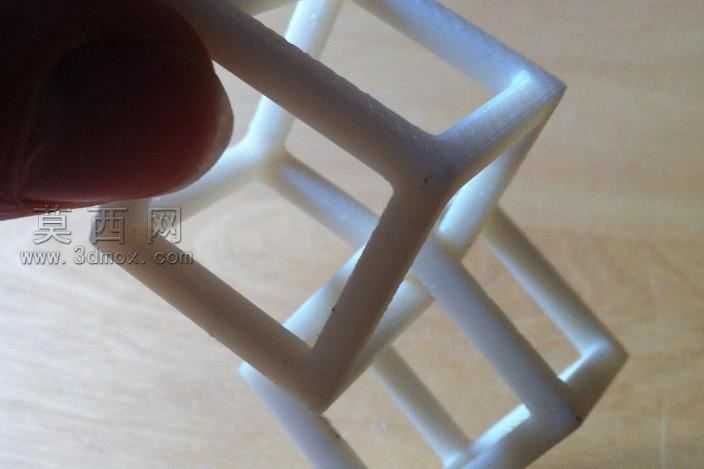

本作品为创意几何类立体造型设计，核心采用嵌套错位的互锁立方体结构，整体呈现出违背常规视觉认知的交错套合效果，是用于测试3D打印机成型精度的创意验证作品。建模阶段采用SolidWorks进行参数化结构搭建，首先确定最外层立方体的外轮廓尺寸，以等壁厚抽壳方式生成基础框体结构，随后逐层向内构建嵌套的次级立方体框体，在相邻两层框体的连接位置设计交错的卡位结构，打破常规同轴嵌套的规整布局，让内外层框体在转角位置形成错位互锁的视觉效果，同时保证各层结构之间无干涉，预留均匀的打印间隙。材质设计上区分两种视觉质感，主体框体采用哑光奶白色硬质塑料材质，模拟PLA打印耗材的真实质感，设置适中的漫反射强度与较低的粗糙度，还原FDM打印成型后略带细微层纹的表面质感；嵌套卡位的嵌条部分采用哑光炭黑色硬质塑料材质，与奶白色主体形成强烈的色彩对比，强化结构的交错层次感，渲染阶段采用柔和的侧上方打光，利用光线在立方体转角形成的明暗交界线突出结构的立体纵深，避免光线过平导致嵌套层次模糊。结构设计上充分考虑3D打印的成型可行性，所有转角位置均设置微小的工艺圆角，避免打印过程中出现应力集中导致的翘边问题，所有悬空结构的倾斜角度均大于FDM打印的自支撑角度，减少打印过程中支撑材料的使用，同时保证各层框体的壁厚均匀一致，避免打印时因壁厚差异导致的填充不均、成型缺陷。设计思路围绕“不可能的视觉错觉”展开，利用正等轴测视角下的透视关系，让三个轴向的嵌套框体在视觉上形成互相穿插的矛盾效果，实际结构上各层框体通过边角的卡位结构连为整体，不存在真正的结构穿插，既实现了吸睛的视觉错觉效果，又保证了实体模型的可打印性，能够直观验证3D打印机在小尺寸结构、多色拼接、转角成型等方面的实际打印精度，成品也可作为创意几何摆件用于桌面装饰。
