带双散热模组的嵌入式单板计算机结构设计

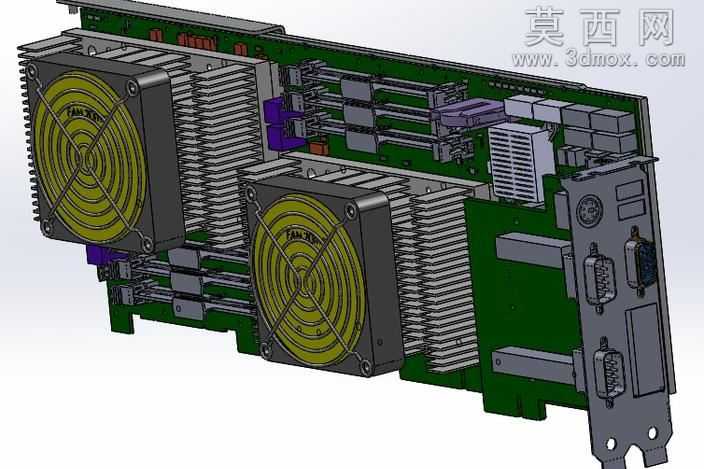

本作品通过三维建模软件完成嵌入式单板计算机的完整结构设计，建模过程严格遵循工业级硬件设计规范，对单板上的每一处结构细节都做了精准还原。建模阶段先以PCB基板为基础载体，按照实际硬件布局逻辑完成板身轮廓、安装定位孔、元件焊盘位的基准建模，确保板体尺寸精度符合工控单板的通用安装标准。散热系统部分是本次建模的重点，两个轴流散热风扇采用实体建模方式还原扇叶的放射状结构、扇框的安装卡扣与固定孔位，配套的铝制散热鳍片组逐片还原鳍片的平行排布结构、与风扇的贴合定位结构，以及鳍片组与PCB板之间的固定压片结构，精准呈现主动散热的风道布局逻辑。板载元件建模覆盖了各类接插件、芯片散热罩、电容电阻排、扩展插槽等部件，其中后置IO接口区域完整还原了串口、VGA接口等常用工控接口的金属外壳结构、引脚定位结构与挡板固定结构，板身中间的扩展插槽还原了插槽的卡扣、接触弹片的细节结构，各类芯片的封装结构、小型散热件的卡扣结构也都做了精细化建模。材质与渲染阶段，PCB板采用哑光绿的阻焊层材质，表面做细微的磨砂质感处理，还原真实电路板的触感；散热风扇的扇叶采用半透明哑光黄材质，扇框与金属挡板采用哑光灰金属材质，表面添加细微的拉丝纹理提升真实感；散热鳍片采用亮面铝合金材质，还原金属铝的冷调反光质感；各类塑料接插件采用黑色哑光工程塑料材质，金属引脚做亮面金属质感处理。渲染时采用柔和的侧上方打光，既清晰呈现板卡各部件的层次结构，也通过阴影突出散热模组与板身的装配关系，完整展现单板计算机紧凑合理的硬件布局。设计过程中充分考虑了工控单板的散热需求与安装兼容性，双风扇搭配大面积鳍片的散热结构能够覆盖板上核心发热元件的散热区域，各接口与元件的排布预留了足够的装配间隙，避免出现结构干涉问题，整体模型结构完整，细节丰富，可用于硬件结构展示、散热方案验证、工控设备装配模拟等场景。
