电子作业夹持辅助工具三维结构设计

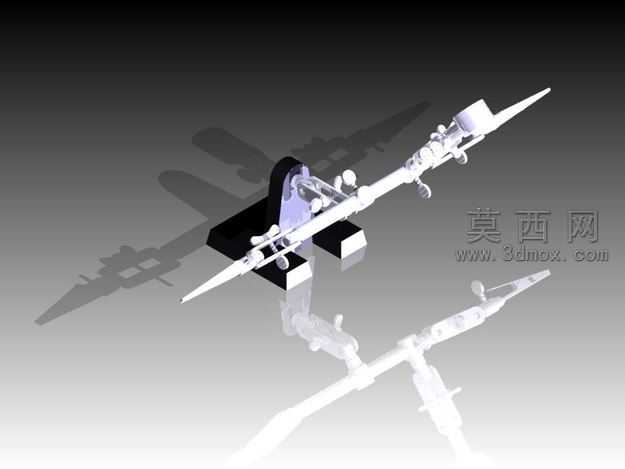

本作品为面向精细电子作业场景设计的夹持辅助工具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工公差配合标准，对各活动铰接部位、夹持接触面、支撑基座的尺寸进行了精准约束，确保模型可直接导出用于工程出图与实物打样验证。模型整体采用对称式长悬臂结构设计，主体支撑臂选用轻量化高强度的金属材质预设，表面做哑光阳极氧化质感处理，既保证作业过程中的结构刚性，避免悬臂受力产生形变影响操作精度，又能减少作业环境光线反射对操作人员的视线干扰。工具中部设置多组可调节铰接锁紧结构，每个铰接节点都预留了阻尼调节与锁止定位结构，可根据不同电子作业的操作角度需求，灵活调整悬臂的俯仰、旋转角度，调整到位后可通过锁止结构固定姿态，满足不同工位、不同操作习惯的使用需求。前端夹持部位设计了可替换的软质防滑接触垫，材质预设为防静电硅胶，既能够稳固夹持细小电子元器件、小型电路板等作业对象，又能避免硬质夹头刮伤电子元件表面的镀层与引脚，同时具备防静电属性，可防止静电击穿精密电子元件。底部支撑基座采用加重式块体结构设计，材质预设为高密度工程塑料搭配底部防滑橡胶垫，可稳定放置在工作台面，无需额外固定即可承受悬臂调整、作业操作带来的侧向力，避免工具在使用过程中发生滑移、倾倒。渲染阶段采用影棚级柔光布光方案，通过渐变灰度背景突出工具的结构轮廓，对金属部件的反光、硅胶垫的漫反射、基座的磨砂质感分别进行了材质参数调试，真实还原各部件的材质特性，同时通过倒影效果增强模型的空间立体感，清晰展现工具的整体形态与结构细节。设计过程中充分考虑电子作业的实际使用痛点，针对细小电子元件操作时需要固定姿态、解放双手的需求，优化了悬臂的活动范围与夹持力度，整体结构无冗余设计，各部件连接逻辑合理，活动部位无运动干涉，既可以作为电子装配、电子维修作业的辅助工装使用，也可作为同类手动工具结构设计的参考方案，模型各部件均做了独立命名与分层管理，方便后续根据实际需求进行参数修改与结构迭代。
