带孔吊耳与阶梯轴套组合机械零件设计

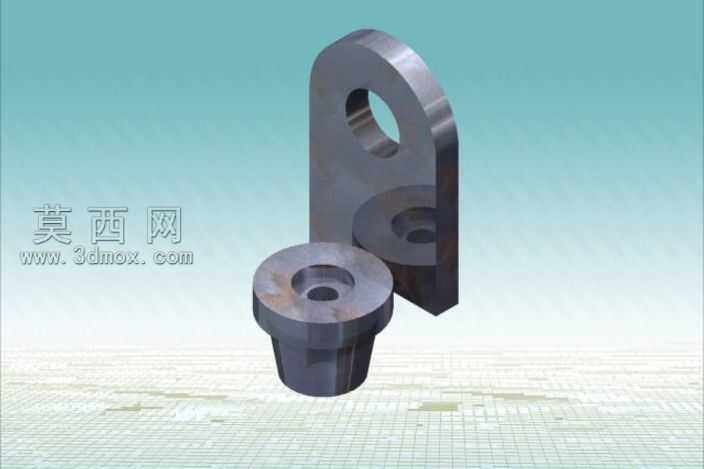

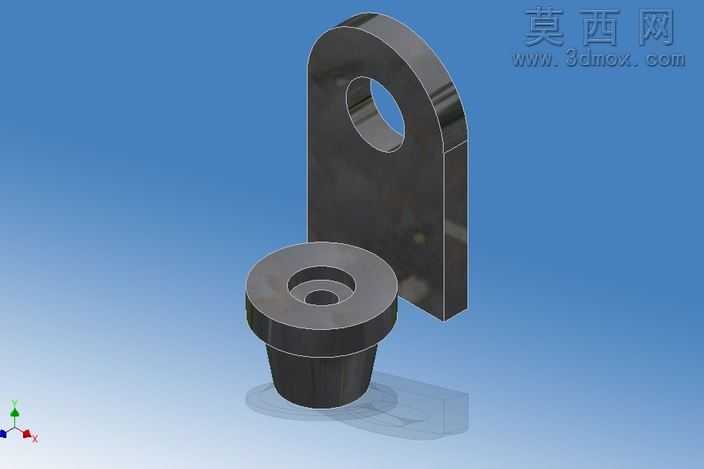

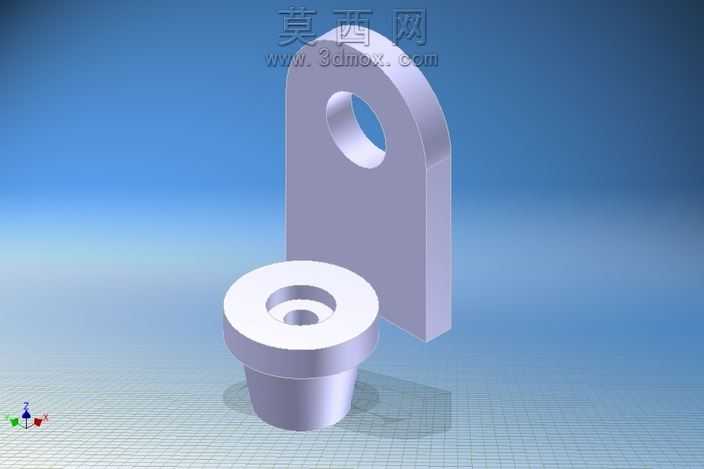

本作品为两款配套使用的机械基础零件三维建模成果，分别为单孔立式吊耳与阶梯式沉孔轴套，整体建模过程严格遵循机械加工的实际尺寸规范与装配逻辑，在三维建模软件中首先完成基准平面的搭建，以XY平面为零件放置基准面，分别绘制两个零件的截面草图。针对吊耳零件，先绘制底部平直段与顶部圆弧段的闭合轮廓，通过拉伸凸台命令生成基础实体，再在吊耳上部的圆弧中心位置绘制圆形草图，通过拉伸切除命令生成贯穿式安装孔，对吊耳的所有棱边添加符合工业设计规范的圆角特征，避免应力集中的同时还原真实机加工零件的边角处理效果。针对阶梯轴套零件，采用旋转凸台的建模方式，先绘制过轴线的半截面闭合轮廓，包含下部小直径圆柱段、上部大直径法兰段以及中心的阶梯沉孔结构，通过绕中心轴线旋转360度生成基础实体，同样对轴套的端面边缘、孔口边缘添加统一规格的圆角过渡，还原真实零件的加工细节。材质设置上为两个零件统一赋予哑光银灰色金属材质，模拟普通碳素结构钢经喷砂处理后的表面质感，调整材质的漫反射、高光参数，让金属表面呈现柔和的反光效果，避免过度镜面反射带来的不真实感。渲染环节采用渐变蓝色背景搭配带网格线的虚拟工作台面，添加三点布光系统，主光源从斜上方45度角投射，形成自然的明暗阴影，辅助光源补充暗部细节避免死黑，背光源勾勒零件的轮廓边缘，提升模型的立体感与层次感。两款零件的结构设计均服务于实际机械装配场景，吊耳可用于设备的起吊安装、部件的铰接连接，轴套可用于转轴的支撑定位、孔位的衬套防护，二者可配套使用也可单独应用在不同的机械结构中，建模过程中所有尺寸均参考通用机械零件的设计标准，保证模型可直接用于后续的工程图导出、装配模拟、3D打印验证等环节，完整还原了基础机械零件从草图绘制、特征生成、细节处理到材质渲染的全流程设计思路。
