射线VolkTE3718x8.5汽车轮毂三维建模作品

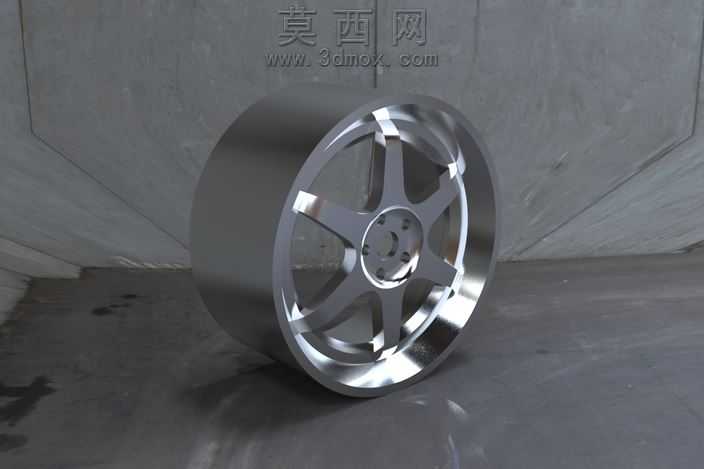

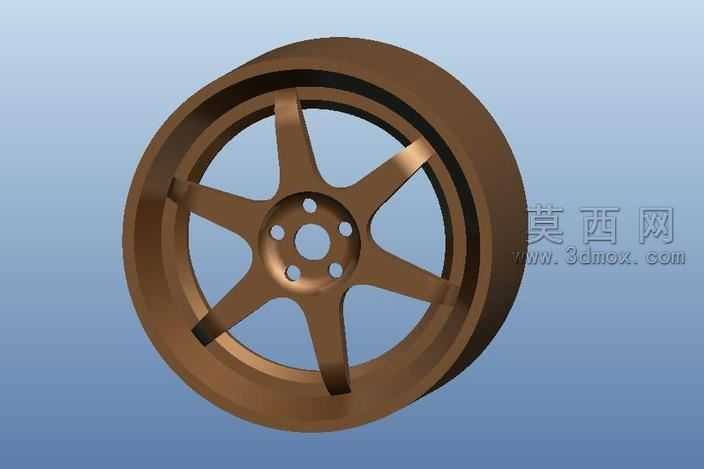

本次建模作品为经典射线VolkTE3718x8.5规格的改装汽车轮毂，建模过程依托Pro/Engineer野火5.0平台完成，是创作者首次完成的具备完整成型效果的三维CAD设计作品。建模初期首先梳理该款轮毂的核心结构特征：整体采用经典六辐放射式造型，辐条采用宽体直辐带切角的设计语言，轮辋部分为等宽深凹结构，适配18英寸直径、8.5J宽度的改装规格参数。建模阶段首先以旋转特征构建轮辋的基础筒体轮廓，精准还原轮辋的胎圈座、轮缘、凸峰的结构比例，保证轮辋部分的圆柱度与同轴度符合基础设计逻辑；随后通过草绘绘制单根辐条的截面轮廓，采用拉伸、拔模、倒圆角特征完成单根辐条的实体构建，再通过轴阵列特征完成六根辐条的均匀排布，阵列过程严格控制360度六等分的角度精度，保证每根辐条的位置偏差控制在建模允许的公差范围内。中心安装位部分，精准还原了PCD螺栓孔的分布结构、中心定位孔的沉台结构，同时对辐条与轮辋衔接的过渡区域做了平滑的圆角处理，避免应力集中的结构问题，还原了该款经典改装轮毂的硬朗造型特质。材质与渲染阶段，为还原真实锻造合金轮毂的视觉效果，主体轮毂部分采用高反射抛光金属材质，调整材质的反射率、粗糙度参数，模拟亮面车削铝合金的冷冽金属质感，轮辋边缘的车削亮边部分单独调整材质高光参数，还原改装轮毂常见的亮边工艺效果；场景搭建采用哑光水泥质感的地面与背景，通过三点布光方案突出轮毂的金属反光层次，主光源从侧上方打亮轮毂正面的辐条结构，辅光源补亮暗部细节，轮廓光勾勒轮辋的边缘轮廓，最终渲染出具备真实金属质感的展示效果。创作者在建模过程中坦言该作品的尺寸参数尚未达到完全精准的复刻标准，作为个人早期的成型三维作品，重点还原了该款轮毂的核心造型特征与结构逻辑，完整呈现了从基础草绘到实体建模、再到渲染输出的全流程设计思路，为后续的高精度轮毂建模积累了实操经验。
