带安装底座的工业支撑滚轮结构设计

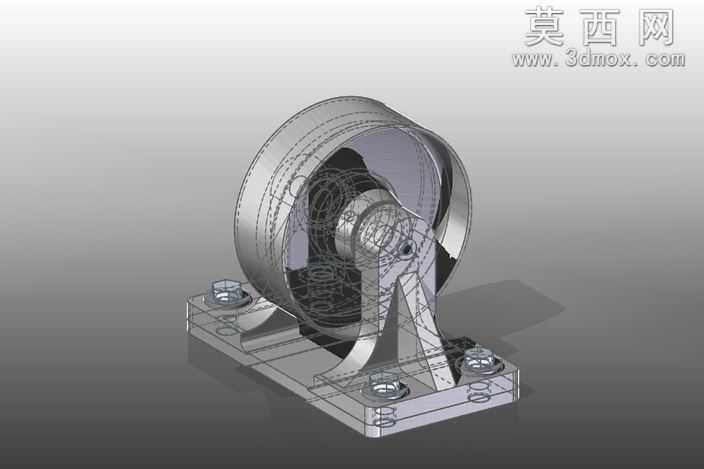

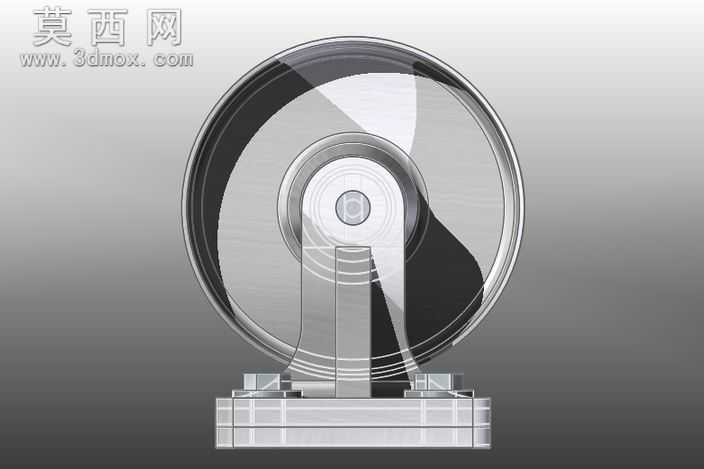

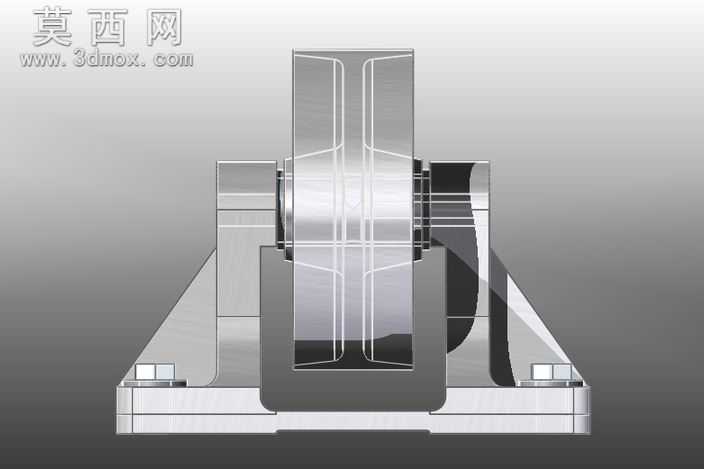

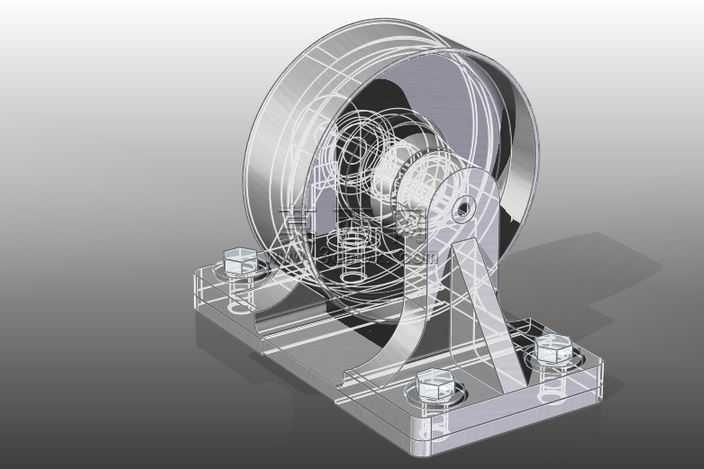

本作品为工业用支撑滚轮三维建模作品，整体采用线框渲染结合实体半透明展示的方式，清晰呈现组件的内部结构与装配关系。建模过程中首先完成整体结构的框架搭建，以带螺栓安装孔的方形底座作为整个组件的承载基础，底座上设置对称的三角加强筋支架，为滚轮提供稳定的支撑受力结构，支架顶端预留轮轴装配孔位，保证滚轮转动的同轴度精度。滚轮主体采用中空轮体结构设计，轮体内部集成轴承安装位与轴套配合结构，既保证轮体的结构强度，又有效控制整体重量，轮体边缘做圆角过渡处理，避免应力集中问题。建模阶段严格遵循机械装配的公差配合逻辑，轮轴与支架孔位采用间隙配合设计，轮体与轴套之间设置转动限位结构，防止滚轮运转过程中出现轴向窜动。底座上的四个安装螺栓采用标准外六角螺栓模型，螺栓孔位做沉头设计，保证螺栓安装后表面平整无凸起，不会干涉周边设备的安装布局。材质渲染方面，整体金属部件采用抛光不锈钢材质表现，金属表面设置轻微的环境反射效果，还原工业金属部件的真实质感，线框叠加的展示方式可以让观看者清晰看到内部的轴承、轴套、加强筋等隐藏结构，无需拆分装配体即可掌握整体构造。设计思路上充分考虑支撑轮的实际使用场景，三角加强筋的角度经过受力测算，能够在承受径向载荷时将力均匀分散到底座的四个安装点位，避免支架出现应力变形，轮体的宽度与直径比例经过优化，既保证支撑接触面积足够，又不会因轮体过宽增加不必要的转动阻力。整个装配体共包含七个独立零部件，各零件之间的装配关系清晰，无干涉错配问题，可直接用于工程参考、装配演示或者相关支撑机构的设计改型，能够直观展现支撑滚轮从安装底座到转动轮体的完整结构逻辑，为同类支撑部件的设计提供清晰的三维参考。
