承载式汽车车身框架结构三维建模作品

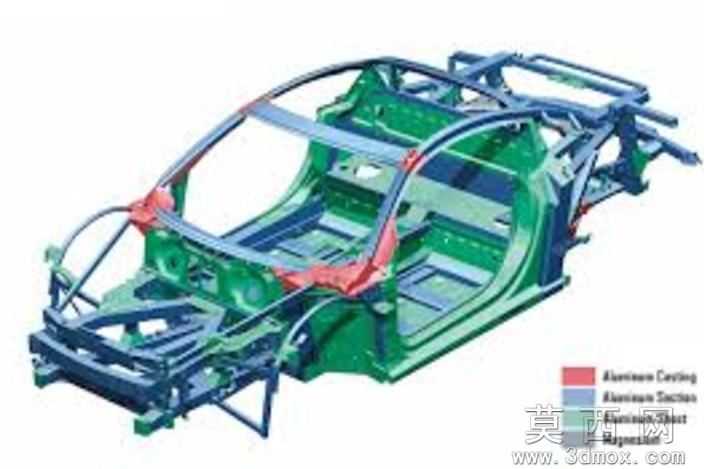

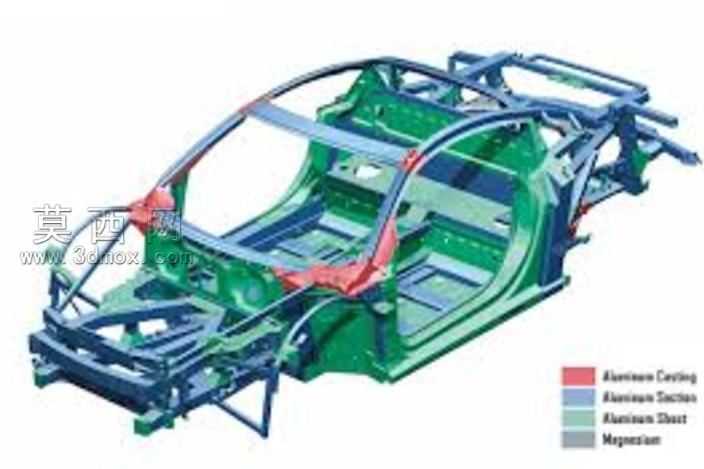

本作品为承载式汽车车身框架的三维建模成果，建模过程围绕乘用车白车身的核心承载逻辑展开，首先梳理了车身框架的受力传递路径，明确了前纵梁、A柱、B柱、门槛梁、地板横梁、后纵梁等核心承载构件的空间位置与连接关系，以保证模型结构符合真实车身的力学设计逻辑。建模阶段采用自底向上的搭建思路，先完成各截面梁体的基础轮廓绘制，根据不同部位的受力需求匹配对应的型材截面形态，比如前纵梁采用渐变式闭口截面来适配碰撞吸能需求，A/B柱采用加强型多层截面来满足侧碰防护要求，门槛梁则采用大尺寸闭口截面来承担侧面撞击的载荷传递。在构件衔接处理上，对各梁体的交接位置做了贴合实际工艺的过渡处理，比如纵梁与横梁的连接位置预留了焊接贴合面，立柱与上下边梁的衔接处做了圆弧过渡来避免应力集中，关键受力节点处的加强结构也做了精细化还原，对应图中红色标识的高应力区域，建模时特意做了局部加厚与加强筋布置，匹配结构受力分析的设计要求。材质分配阶段根据不同构件的功能属性做了区分，主体承载梁体采用高强度钢材质参数，地板区域采用冲压钢板材质，关键连接节点采用热成型钢材质，不同材质通过色彩区分来直观呈现结构的材质分布，方便后续做结构力学仿真的前处理。模型整体严格遵循实车的比例关系，各构件的空间角度、安装位置都参考量产承载式车身的布局设定，没有出现结构错位或比例失衡的问题，框架的镂空区域也对应了真实车身上的车窗、座舱、动力舱、行李舱的预留空间，完整还原了承载式车身无独立车架、以车身本体作为承载基础的核心结构特征。模型的曲面与实体衔接流畅，没有出现破面、重叠面等建模问题，各构件的连接关系清晰可辨，既可以作为汽车结构教学的演示模型，也可以作为车身结构有限元分析的基础模型使用，能够直观展示承载式车身的力流传递路径与各构件的功能分工，帮助理解车身结构设计中安全防护、轻量化、承载性能之间的平衡思路。
