六英寸法兰式手动水闸阀结构设计

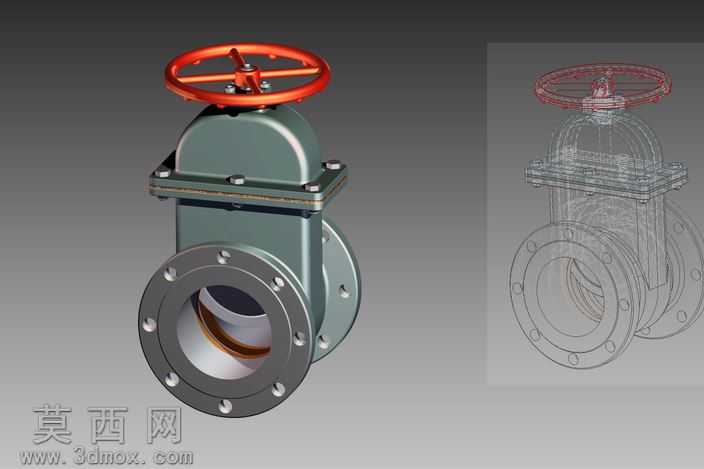

本作品为六英寸规格法兰连接式手动水闸阀的三维建模成果，建模过程参考公开的闸阀结构参数资料完成整体结构的复刻设计，整体建模逻辑遵循工业闸阀的实际生产装配逻辑，将阀门拆分为阀体、阀盖、闸板、阀杆、手轮、密封组件、法兰连接螺栓等多个独立零部件逐一建模后完成装配约束，还原了真实闸阀的运动逻辑与装配关系。建模阶段首先完成主体阀体的结构搭建，阀体采用直通式流道设计，两端为标准六英寸法兰连接结构，法兰盘上均匀分布螺栓安装孔，建模时精准还原了法兰的厚度、孔径、孔位分布参数，阀体中部为闸板升降的腔室结构，腔室内壁预留了密封件的安装卡槽，保证闸板闭合时的密封性能。阀盖部分通过螺栓与阀体上部连接，建模时还原了阀盖与阀体的配合止口结构，以及阀杆穿过位置的填料密封腔结构，用于填充密封填料避免介质泄漏。闸板作为阀门的截流核心部件，采用楔式密封结构设计，建模时还原了闸板与阀杆的连接卡槽，以及闸板密封面的斜面角度，保证闸板下降到位时能够完全贴合阀座密封面实现截流。手轮部分采用经典的轮辐式红色手轮结构，建模时还原了手轮的轮缘、轮辐与中心轮毂的结构，轮毂位置设置与阀杆配合的传动结构，转动手轮即可带动阀杆实现升降动作，进而控制闸板的开合程度。材质渲染阶段，阀体与阀盖部分采用工业铸件常用的深灰绿色哑光漆材质，还原铸铁阀门的真实外观质感；手轮部分采用亮红色烤漆材质，与阀体形成清晰的视觉区分，符合工业阀门的配色规范；法兰密封面、螺栓等金属连接件采用银灰色金属材质，还原碳钢件的金属光泽；闸板密封面位置做了抛光金属质感处理，突出密封面的加工精度。整体装配完成后还制作了半透明线框展示效果，可直观呈现阀门内部的闸板、阀杆等隐藏结构，清晰展示阀门的内部构造与工作原理，整体模型结构完整，装配关系准确，可用于管道系统设计演示、阀门结构教学、工业产品展示等多个场景。
