汽车轮胎胎面花纹结构三维设计

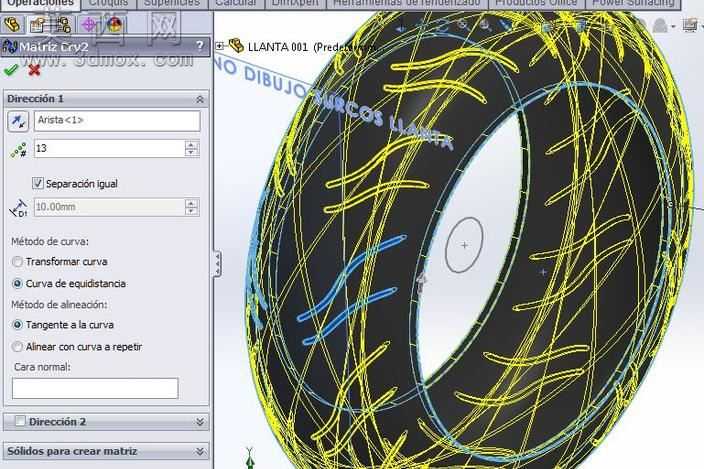

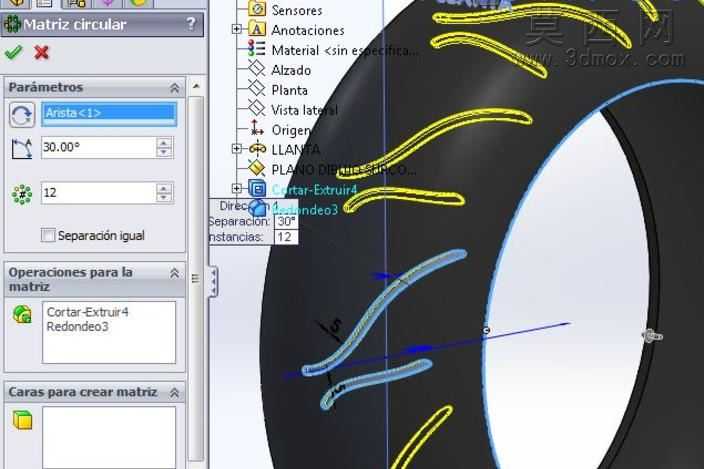

本作品为汽车轮胎的三维参数化设计模型，建模过程依托三维设计软件完成，整体采用线框预览模式呈现建模逻辑，可清晰观察胎体曲面与花纹结构的拓扑关系。建模初期先构建轮胎的基础回转曲面，以轮胎中心轴线为旋转基准，绘制胎侧、胎圈、胎面的基础轮廓曲线，通过回转命令生成光滑连续的胎体基础实体，保证胎体弧度符合常规乘用车辆轮胎的尺寸规范。针对胎面花纹设计，采用等距曲线生成方式，先绘制单条花纹沟槽的引导曲线，通过曲线阵列、方向约束完成周向花纹的均匀排布，建模过程中严格控制花纹沟槽的深度、宽度与倾斜角度，不同走向的花纹沟槽分别设置独立的参数组，蓝色标识的纵向主沟槽与黄色标识的横向辅助沟槽形成交错的排水、防滑结构，可有效提升轮胎在湿滑路面的抓地性能。建模时对花纹与胎体的衔接处做了圆角过渡处理，避免应力集中问题，同时保证曲面的连续性，减少后续渲染或工程分析时的破面风险。模型的参数化设置支持后续快速调整花纹密度、沟槽尺寸、胎面宽度等参数，可适配不同规格的轮胎设计需求，整体结构完整还原了充气轮胎的核心外观特征与花纹排布逻辑，线框展示模式下可清晰查看每一条花纹曲线的生成路径与约束关系，为后续的结构受力分析、模具设计提供了精准的三维基础。
