巴哈越野车后轮轻量化轮毂三维设计

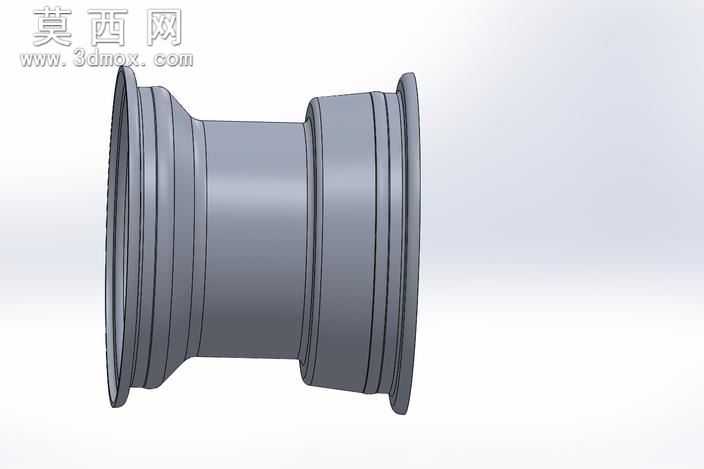

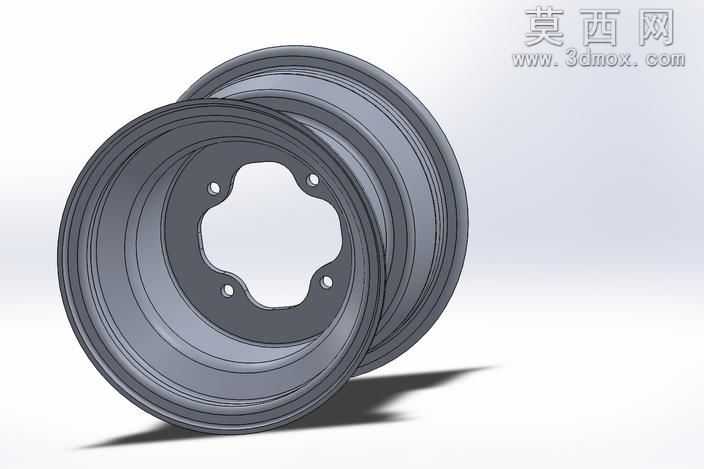

本作品为巴哈SAE赛事专用越野车后轮轮毂，采用三维参数化建模方式完成全流程设计，建模前期通过卷尺、卡尺完成实物测绘，结合赛事规则对轮毂安装接口、轮辋适配尺寸进行精准校核，确保与轮胎、轮边悬挂部件的装配公差控制在合理区间。建模过程中优先采用回转体特征构建主体轮廓，针对轮缘的多层加强筋结构，通过草图旋转、阵列命令快速生成基础形态，再对螺栓安装位进行布尔切除，预留4/115规格螺栓的安装通孔，匹配3.5抵消的安装参数，保证轮距设定符合整车操控调校需求。材质设定选用6061铝合金材质参数，在渲染环节调整金属粗糙度、反光度参数，还原铝合金机加工后的哑光金属质感，同时对轮辋边缘的倒角、安装面的切削纹理做细节呈现，让模型视觉效果贴近实际加工成品。结构设计上采用中空变径筒体结构，中部筒体做等径设计保证整体抗扭刚度，两端轮缘向外延伸出多层环形加强筋，既提升轮辋与轮胎胎圈的贴合密封性，又能在承受越野路面冲击时分散应力，避免应力集中导致的轮毂开裂；螺栓安装座做局部加厚处理，强化安装点的结构强度，应对赛事中的颠簸、跳跃载荷。设计思路围绕轻量化与可靠性平衡展开，在保证结构强度满足巴哈赛事高强度越野需求的前提下，通过优化筒体壁厚、削减非受力区域冗余材料实现减重，适配轻量级赛车的整车配重需求，模型可直接用于整车装配干涉检查、轮边结构有限元分析，也可作为后续数控加工的参考原型，兼顾外观展示与工程实用价值，完整还原了测绘建模到结构优化的设计逻辑，所有几何特征均符合实际加工工艺要求，不存在无法落地的异形结构。
