18x37规格黑色塑料绝缘电缆拖链

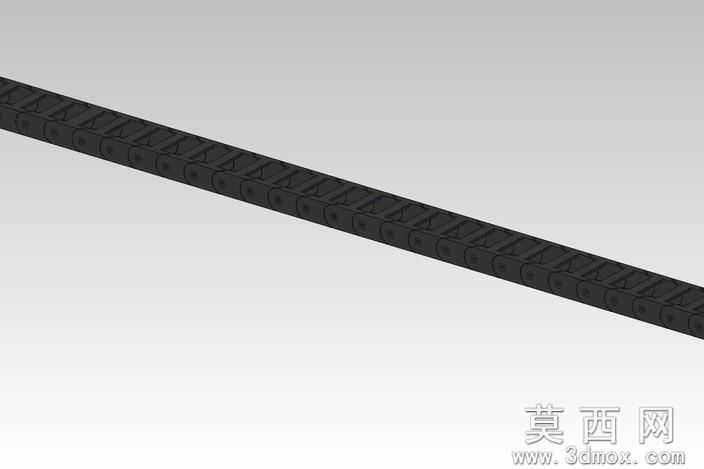

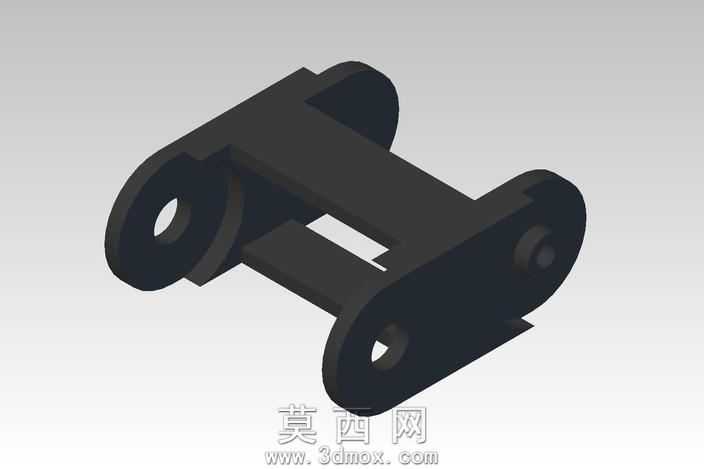

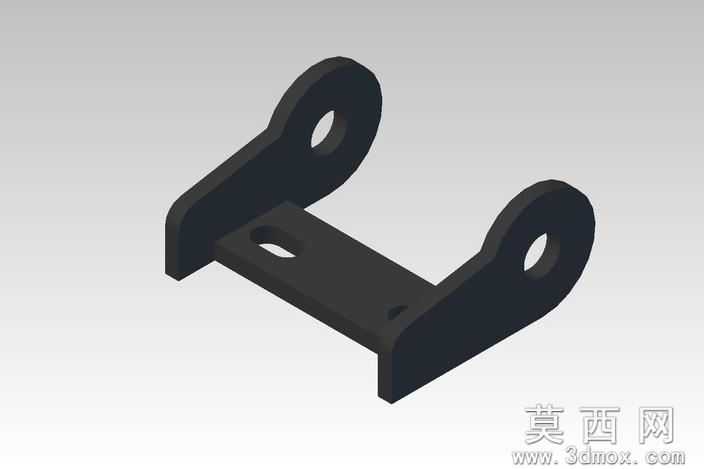

本款拖链采用三维参数化建模方式完成，建模过程中严格遵循18×37毫米的内部尺寸标准，首先绘制拖链单节链节的截面轮廓草图，通过拉伸、切除等基础特征操作生成单节链节的主体结构，针对链节之间的铰接转动结构，单独设计了适配的卡扣连接位，保证多节链节组装后可实现顺畅的弯曲转动，同时不会出现松脱错位的问题。建模完成后对拖链整体进行装配校验，将数十节链节依次拼接组装，模拟拖链实际使用时的弯曲状态，验证每一节链节的转动角度范围符合常规线缆防护的使用需求，避免出现转动卡滞、结构干涉的问题。材质方面为拖链赋予了哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数，还原普通工业塑料拖链的真实外观质感，同时在材质属性中添加了轻微的耐磨材质特性，匹配拖链实际使用中反复摩擦的工况特点。结构设计上重点优化了拖链的内部空腔结构，保证内部空间规整无凸起，不会对放置在内的电缆、线缆造成磨损，链节的外侧边缘做了微小的圆角处理，避免安装使用过程中尖锐边缘划伤操作人员或剐蹭周边设备。设计思路源于实际项目的使用需求，因采购的成品拖链没有配套的三维模型无法完成整机装配，因此参照实物的核心尺寸参数进行逆向建模，建模过程中省略了对功能无影响的细微外观纹理，保留了所有影响装配和使用的关键尺寸，保证模型可以直接导入各类三维装配场景中使用，无需额外调整尺寸即可适配对应的安装位置，模型组装完成后整体结构连贯，弯曲形态自然，完全符合工业场景中电缆拖链的实际使用状态，可用于设备布局模拟、线缆走向规划、装配干涉检查等各类工业设计场景。
