复合口径校准工装基座三维结构设计

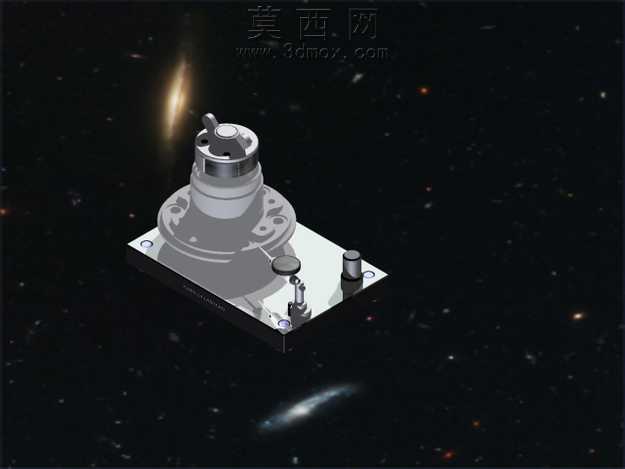

本作品为复合口径校准类工装基座的三维设计成果，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模阶段严格遵循机械工装的设计公差规范，对每一处配合面、定位孔、安装槽都做了精确的尺寸约束，确保各组件装配后无干涉、定位精度满足工装使用要求。渲染环节选用深空星轨背景突出金属构件的质感，对基座底板做了哑光金属材质处理，表面添加细微的喷砂纹理还原真实加工后的金属质感，上部的口径调节组件采用亮面镀铬材质，与底板形成材质层次对比，旋钮、定位销等小型操作件做了防滑纹理与圆角过渡处理，既还原实物的操作手感细节，也避免尖锐棱角带来的视觉生硬感。结构设计上，整体采用方形安装底板作为承载基础，底板四角预留沉头安装孔用于工装整体的台面固定，底板上集成了主定位座、调节旋钮组件、侧向定位销三个核心功能模块：主定位座为阶梯轴式结构，不同阶梯段对应不同口径的校准基准，内部预留轴向通孔适配不同规格的被测件；调节旋钮组件通过螺纹副与主定位座联动，旋转旋钮即可实现定位座的轴向微调，满足不同校准工况下的位置精度要求；侧向定位销用于被测件装入后的周向防转，避免校准过程中工件偏移影响测量结果。设计思路围绕工装的通用性与操作便捷性展开，摒弃了传统单口径工装的专用性局限，通过可调节的定位结构适配多规格口径工件的校准需求，所有操作件都布置在操作人员易触及的区域，无需额外辅助工具即可完成工件装夹与位置调节，建模过程中对所有活动组件都做了运动仿真校验，确认螺纹调节行程、定位销插拔行程都在合理范围内，不存在卡滞或行程不足的问题，同时对整体结构做了轻量化优化，在保证结构刚性的前提下减少不必要的材料冗余，降低工装整体重量便于搬运与工位转移。
