除湿机用水分吸收补充盒结构设计

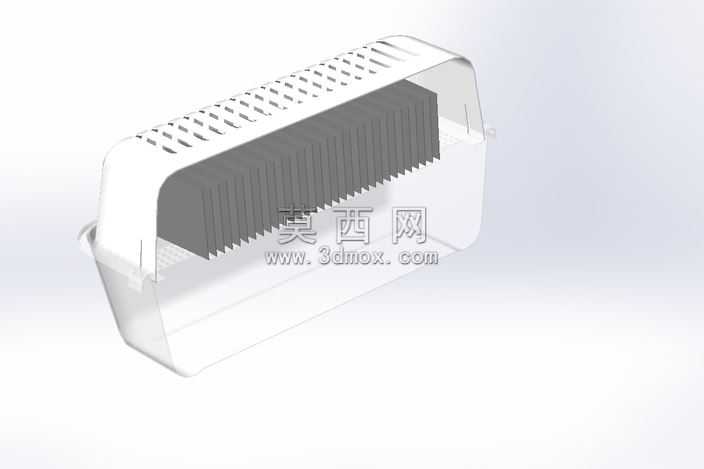

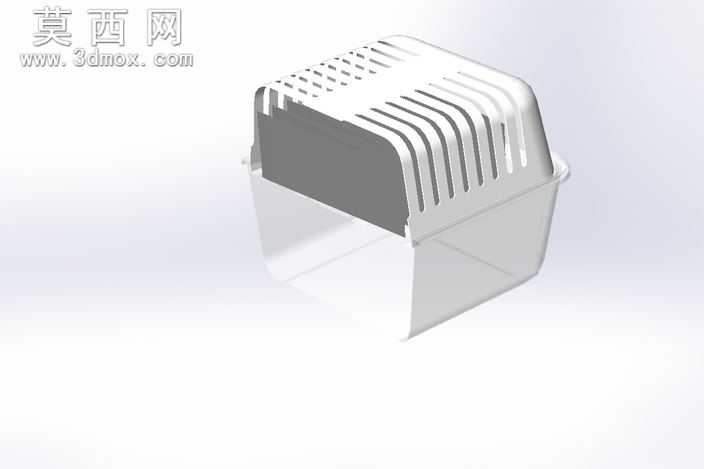

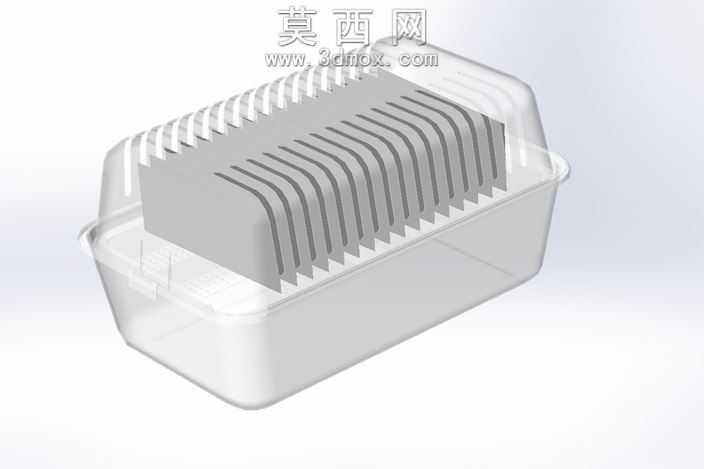

本模型为除湿设备配套的水分吸收补充盒，采用SolidWorks完成全参数化三维建模，整体为上下扣合的盒式分体结构，建模过程中优先对盒体的装配公差、卡扣配合位做了参数约束，确保上下盒体扣合后密封性达标，不会出现渗液问题。上盖部分做了多道平行的长条状透气格栅设计，建模时通过线性阵列命令快速生成等距格栅结构，同时对格栅边缘做了0.5mm的圆角过渡处理，既保证空气可以顺畅流通接触盒内的吸湿盐料，又能避免大颗粒杂物落入盒内，也防止盒内吸满的液体意外溅出。下盒为敞口储液腔体，建模时对腔体壁厚做了均匀化处理，整体壁厚控制在1.2mm，既保证结构强度满足日常使用的抗挤压需求，也尽可能控制了整体重量，降低材料消耗。材质渲染阶段，上盖采用半透磨砂PP材质，设置了15%的透光率与轻微的磨砂粗糙度，还原塑料透气盖的真实质感；下盒采用高透PET材质，设置了90%的透光率与极低的粗糙度，方便使用者直观观察内部储液的液位高度，及时更换吸湿耗材。设计思路上，针对高湿度环境下普通盐盘吸湿快、盐粒易洒落、积液易渗漏的痛点，采用封闭式盒体结构搭配透气格栅，既保留了盐料的吸湿效率，又解决了传统敞口盐杯易被碰倒、盐粒散落、积液溢出的问题，盒体整体为圆角方形结构，边角处做了大圆弧过渡，没有尖锐棱角，日常摆放使用更安全，也方便堆叠收纳。建模过程中对所有配合面做了干涉检查，确保上下盖扣合无错位，格栅处无破面，腔体内部无多余结构，模型可直接导出用于3D打印手板验证，也可用于开模生产的结构参考，整体结构简洁实用，没有冗余设计，完全匹配家用小型除湿场景的使用需求。
