2.5吨平衡重式内燃叉车三维设计作品

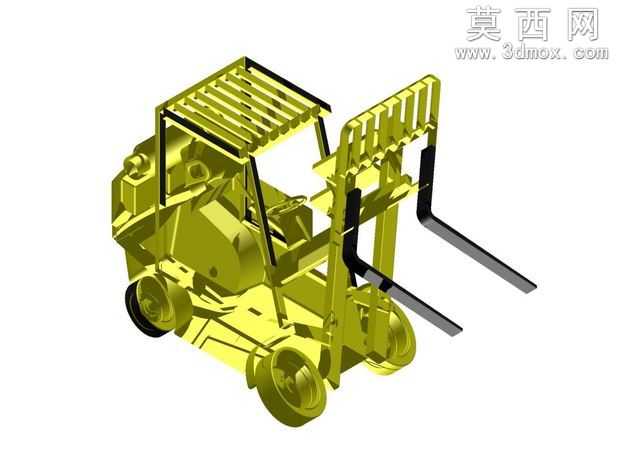

本作品为2.5吨额定载荷的平衡重式叉车三维建模成果，建模过程严格遵循内燃平衡重叉车的真实设计规范与结构比例，完整还原了该类工业搬运车辆的全部核心组成部分。建模阶段首先依据叉车的载荷参数与作业场景需求，确定整车的轴距、轮距、门架起升高度、载荷中心距等核心设计参数，以参数化建模的方式搭建整车骨架基准，确保各部件装配关系精准无干涉。车身主体部分采用实体建模方式构建，还原了内燃叉车的发动机舱轮廓、配重块结构、驾驶室防护顶架的格栅式设计，其中防护顶架采用等距排列的条状结构建模，既还原了真实产品的防护强度设计，也兼顾了驾驶区域的视野通透性。门架系统作为叉车的核心作业部件，建模时还原了两级起升门架的嵌套结构、货叉架的滑动连接结构、L型货叉的标准截面形态，同时还原了门架倾斜液压缸的安装位置与连接结构，清晰呈现门架的前倾后仰动作逻辑。行走系统部分，完整构建了前后轮的轮毂、橡胶轮胎的胎面纹理、转向桥的连接结构，还原了平衡重叉车后轮转向的结构特征。材质与渲染阶段，为车身覆盖件、门架、货叉等金属结构件赋予了高饱和度的工程黄金属漆材质，还原工业车辆的标准涂装特征，轮胎部分赋予黑色橡胶材质并添加适当的粗糙度参数模拟真实橡胶质感，驾驶室操作区域的细节部分做了简化处理以突出整车主体结构，配重块部分添加了哑光金属材质区分于车身涂装。设计过程中重点考量了叉车的载荷平衡特性，尾部配重块的体积与重量参数匹配2.5吨额定载荷的平衡需求，各部件的连接位置、运动间隙均参考真实叉车的设计公差预留，确保模型不仅具备外观展示效果，也可用于后续的运动仿真、结构受力分析等二次开发场景，完整呈现了平衡重式叉车从整体布局到细节结构的设计逻辑。
