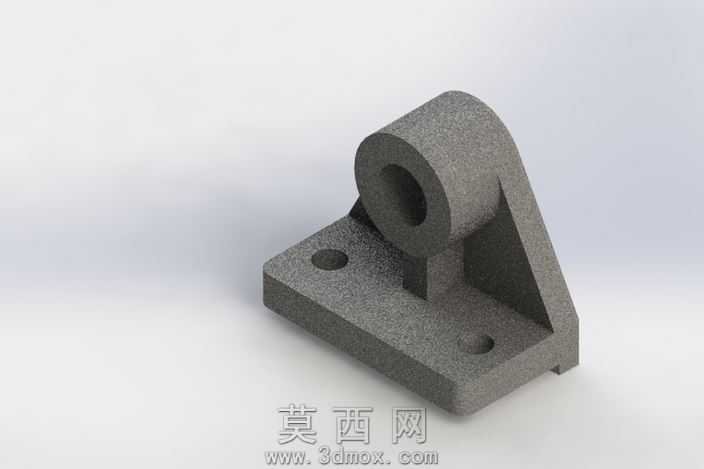

带安装底座的不锈钢支撑固定座

该作品为机械结构类支撑固定构件，整体采用不锈钢材质设计，建模过程以SolidWorks为核心工具完成全参数化搭建，首先从底座结构入手，绘制带两个安装沉孔的方形底板草图，通过拉伸凸台生成底座基体，底板边缘做了微小的倒角处理，既避免锐边划伤，也符合实际金属加工的工艺特征。上部的轴套支撑部分采用同轴心的回转特征建模，先绘制内外径同心圆草图，拉伸生成带通孔的圆筒结构，圆筒的通孔用于穿装转轴或销轴，实现与其他活动构件的铰接配合。连接底座与上部轴套的部分采用三角加强筋结构，筋板分别与底座上表面、轴套外圆柱面相切贴合，通过拉伸切除与合并实体操作保证筋板与两个主体结构完全融合，三角筋的设计大幅提升了整体结构的抗弯折、抗载荷能力，避免支撑部位受力变形。材质渲染阶段选用哑光不锈钢材质，调整材质的粗糙度参数至合适数值，还原不锈钢喷砂处理后的细腻磨砂质感，同时添加柔和的环境光与定向光源，突出金属表面的细微颗粒纹理与结构的立体光影关系，让模型的结构层次更清晰。设计思路上以实用功能性为核心，整体结构紧凑简洁，安装底座的沉孔设计可以让安装螺栓的头部完全沉入孔内，保证底座安装后表面平整无凸起，上部轴套的高度与内径尺寸经过合理配比，既保证足够的支撑接触面积，也不会造成材料的冗余浪费，三角加强筋的厚度与倾斜角度经过力学合理性考量，在保证结构强度的同时尽可能减轻构件整体重量，适合作为小型机械设备中的铰接支撑部件使用，可应用于需要转轴定位、构件支撑的各类机械装配场景，整体建模过程严格遵循机械设计的加工工艺要求，所有特征均可对应实际金属切削、钣金或铸造加工流程，无无法落地的不合理结构。
