自行车把端锁固帽组结构三维设计

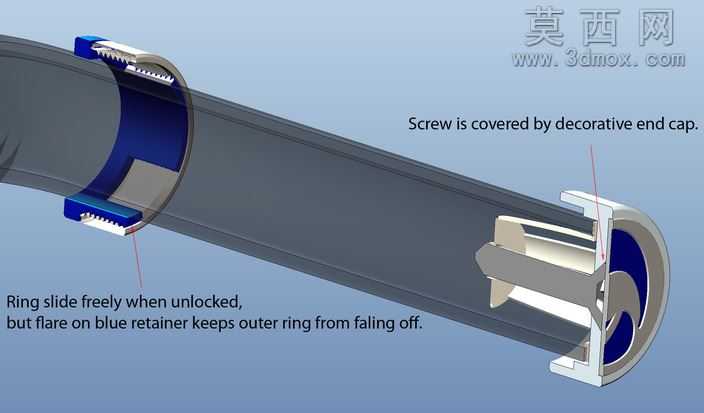

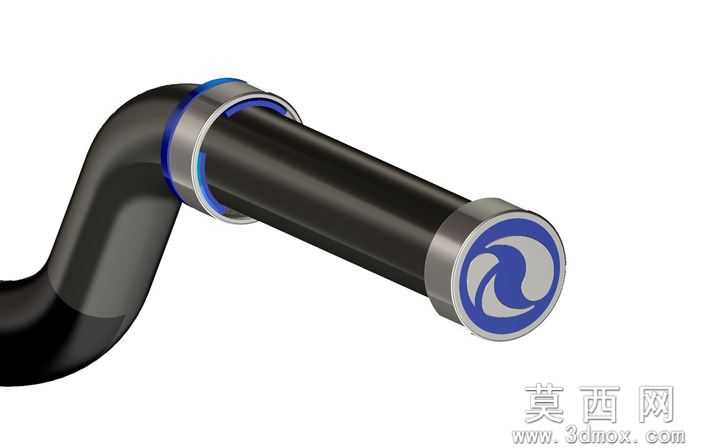

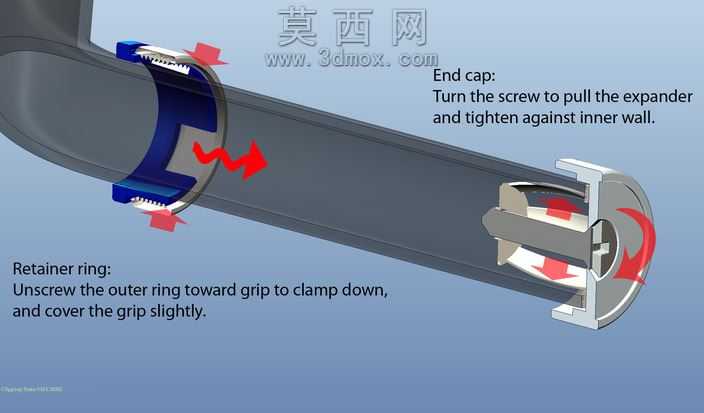

本作品为自行车车把端部锁固帽组的三维参数化建模设计，整体采用SolidWorks完成全参数化建模，通过装配体环境完成各零件的配合约束与运动仿真验证，建模过程严格遵循机械加工工艺要求，所有特征均具备可编辑的参数化属性，方便后续根据不同管径的车把进行尺寸调整适配。模型主要包含端盖膨胀件、锁紧环、密封挡圈三个核心零件，端盖部分采用内置膨胀楔块结构，建模时通过螺旋配合关系模拟螺丝旋紧时的轴向运动，带动膨胀件沿径向向外扩张，最终抵紧车把内壁实现轴向固定，建模过程中对膨胀齿的咬合角度、扩张行程做了精确的尺寸约束，保证膨胀件在最大扩张行程下不会超出车把内壁的形变极限，同时具备足够的锁紧摩擦力。锁紧环部分采用旋夹式结构，建模时通过螺纹配合模拟旋紧动作，当锁紧环向车把握把方向旋动时，内环的斜面结构会向内收缩夹紧车把外壁，同时边缘的挡边会轻微覆盖握把端部，既可以固定握把的橡胶套防止其轴向窜动，也能遮挡车把端口的锋利边缘提升使用安全性。渲染阶段采用哑光金属材质模拟铝合金本体的磨砂质感，膨胀件与锁紧环的活动部位采用高对比度的半透明蓝色材质标识，红色箭头标注装配操作的施力方向与运动路径，背景采用渐变浅蓝底色突出结构细节，所有配合面均做了倒角与圆角处理，避免锐边造成的应力集中，同时符合实际产品的加工工艺要求。设计思路上采用极简的模块化结构，仅通过两个操作动作即可完成整个帽组的安装固定，无需额外的粘接或焊接工序，膨胀件的最小收缩尺寸适配市面主流的自行车车把内径范围，用户无需测量即可直接安装，锁紧环的夹持厚度兼容不同壁厚的橡胶握把，整体结构兼顾了安装便捷性与固定可靠性，同时具备良好的通用性，可适配不同规格的城市车、山地车、公路车的平直车把使用。
