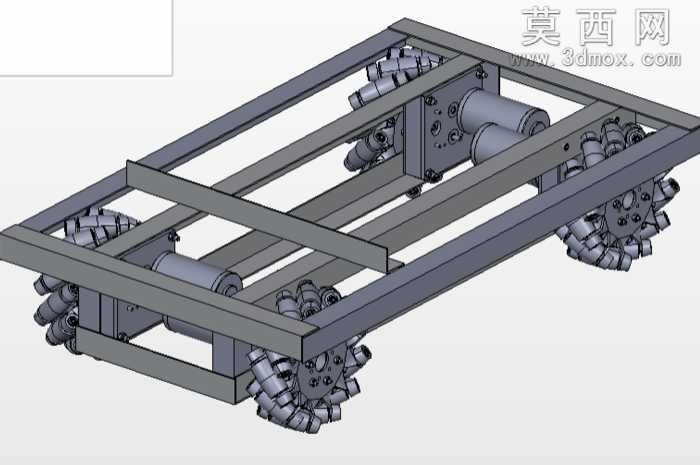

麦克纳姆轮机器人移动底盘传动结构设计

本作品为全向移动机器人的滚动底盘与动力传动系统三维建模成果，建模过程中严格遵循机械结构设计的合理性与装配可行性原则，对底盘框架、轮组总成、动力单元、传动连接部件进行了1:1比例的参数化建模。底盘主体框架采用标准矩形型钢搭建，建模时对型材的拼接位置、安装孔位、横梁加强结构做了精准还原，框架的横梁与纵梁采用垂直正交布局，预留了上层功能模块的安装基准面，保证后续拓展搭载的兼容性。四个角部分别安装麦克纳姆轮总成，建模时细致还原了麦克纳姆轮的辊子排布、轮毂安装结构、轮轴连接位，每个轮组配套独立的动力驱动单元，驱动电机通过安装座固定在底盘框架内侧，电机输出端与轮轴的传动连接结构做了完整呈现，保证动力传递路径清晰可查。材质渲染阶段，对框架部分赋予哑光金属钢材材质，还原型钢的磨砂金属质感；轮组的辊子部分赋予高耐磨工程橡胶材质，呈现橡胶的哑光防滑质感；电机外壳赋予深灰色金属漆材质，安装紧固件赋予镀锌亮面金属材质，不同部件的材质区分清晰，能够直观分辨各结构的功能属性。设计思路上，该底盘采用四轮独立驱动的麦克纳姆轮布局，可实现全向移动功能，满足狭小空间内的灵活转运、巡检作业需求；框架采用模块化拼接设计，无需复杂焊接结构即可完成组装，降低生产加工难度；动力单元内嵌于框架内部，既能够保护动力部件不受外力磕碰，又能降低底盘整体重心，提升移动过程中的稳定性；所有安装孔位均按照标准紧固件尺寸设计，保证各部件的装配公差符合机械加工要求，建模过程中完成了全局干涉检查，确保轮组转动、动力传动过程中无部件碰撞问题，整体结构紧凑，空间利用率高，可直接作为移动机器人开发的基础底盘方案使用。
