标准直齿圆柱齿轮三维建模设计作品

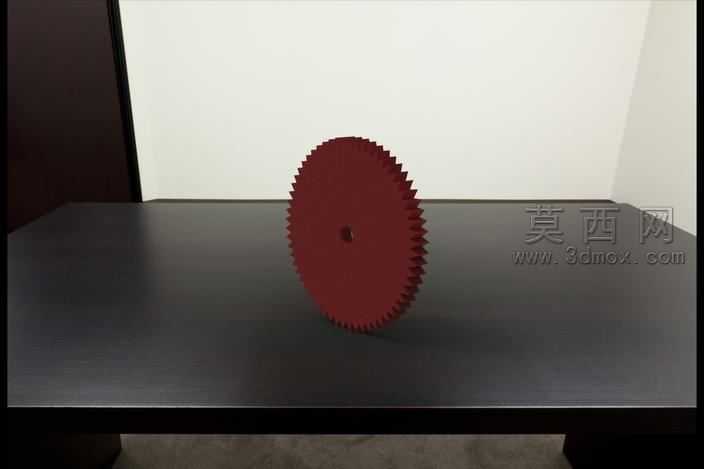

本次完成的是标准直齿圆柱齿轮的三维建模设计，建模过程严格遵循机械设计手册中直齿轮的参数规范，首先梳理齿轮核心设计参数，确定模数、齿数、压力角、齿顶高系数、顶隙系数等基础数值，以齿根圆、基圆、分度圆、齿顶圆四个基准同心圆作为建模的定位基础，通过渐开线生成逻辑构建单齿的精确齿廓曲线，保证齿形的啮合精度符合传动要求。完成单齿齿廓的草绘后，通过环形阵列命令按照设定的齿数完成全齿的均匀排布，阵列过程中严格校验齿距的累积误差，确保每个轮齿的角度偏差控制在机械设计允许的公差范围内，之后对齿轮基体进行拉伸成型，在齿轮中心位置加工出符合安装要求的轴孔，轴孔尺寸匹配对应传动轴的配合公差，同时对轴孔边缘、齿顶棱边、齿根过渡位置添加符合工艺要求的圆角特征，避免应力集中问题，提升零件的结构强度。材质设置阶段，针对工业齿轮常用的45号钢材质进行参数调整，还原金属材质的哑光金属质感，调整材质的粗糙度、反射率参数，让渲染效果贴近真实机加工后的零件表面状态，同时对齿面的加工纹理进行细微处理，还原铣削加工后的表面质感。渲染环节采用柔和的室内漫反射光照环境，调整主光源与补光源的角度与强度，避免齿面位置出现过强的反光遮挡齿形结构，清晰展现每个轮齿的轮廓形态、齿根与齿顶的过渡结构，以及中心轴孔的位置关系，最终呈现的模型可以直观展现直齿圆柱齿轮的完整结构，可用于机械传动结构的装配验证、传动原理演示、工程图纸导出以及相关教学场景使用，建模过程中对齿形参数的精准控制，能够保证模型导入装配环境后可以与配对齿轮完成正确的啮合配合，满足机械设计环节的仿真验证需求。
