空对空导弹三维结构设计模型

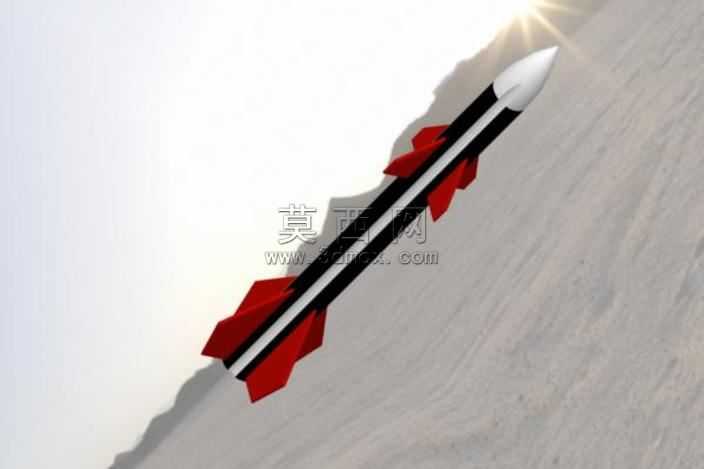

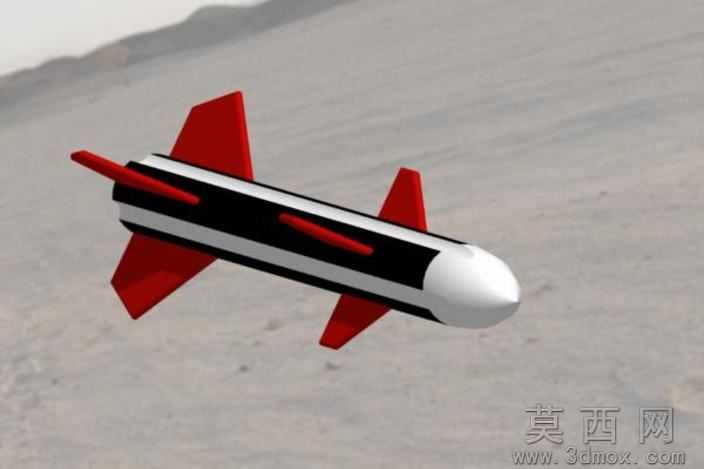

本模型为适配喷气式战斗机挂载使用的空对空导弹三维设计成果，建模过程采用Creo Parametric软件完成全参数化结构搭建，同时输出STL通用格式文件可兼容多类三维设计平台调用。建模阶段首先围绕空对空导弹的经典气动布局开展结构拆解，将整体划分为弹头导引段、弹身主舱段、尾翼稳定段三个核心模块逐一构建：弹头部分采用流线型钝头旋塑成型结构，曲面建模阶段通过多段样条曲线拟合气动外形，保证曲面连续性达到G2级别，还原真实空对空导弹降低飞行阻力的外形设计逻辑；弹身主舱段采用等直径圆柱基体搭配分段式环形凸起结构，建模时通过拉伸、旋转切除等命令预留出导引头舱、战斗部舱、动力舱的结构分区，弹身表面的条状凸起结构按照真实导弹的天线、走线槽布局进行1:1比例还原，保证结构细节的还原度；尾翼部分采用四片对称式后掠翼布局，每片尾翼通过拔模命令构建出符合气动要求的翼型切面，翼根与弹身的连接位置做了平滑过渡处理，避免出现建模过程中常见的曲面破面、棱角突兀问题。材质渲染阶段针对不同结构部件匹配对应材质属性：弹身主体采用哑光黑航空涂层材质，搭配两道环形亮白色标识条还原实弹涂装效果，尾翼与弹头前端的天线结构采用高饱和度红色航空漆面材质，弹头导引头部分采用半透明白色聚碳酸酯材质模拟导引头透明整流罩的质感，渲染过程中添加了环境漫反射效果，让不同材质的反光度、粗糙度表现更贴近真实军工产品的视觉效果。设计过程中严格参照近距空对空导弹的实际尺寸比例进行参数校准，所有结构件的装配关系完全符合真实导弹的连接逻辑，不存在结构干涉、比例失衡的问题，既可以作为航空装备科普展示的三维素材使用，也可用于喷气式战斗机挂载场景的装配搭配，为航空类三维场景搭建、军工产品结构教学提供可直接调用的高精度模型资源。
