家用天然气炉燃烧器结构三维设计

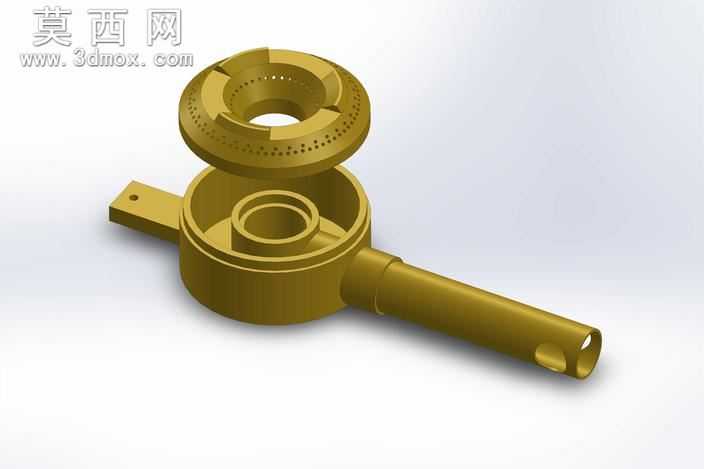

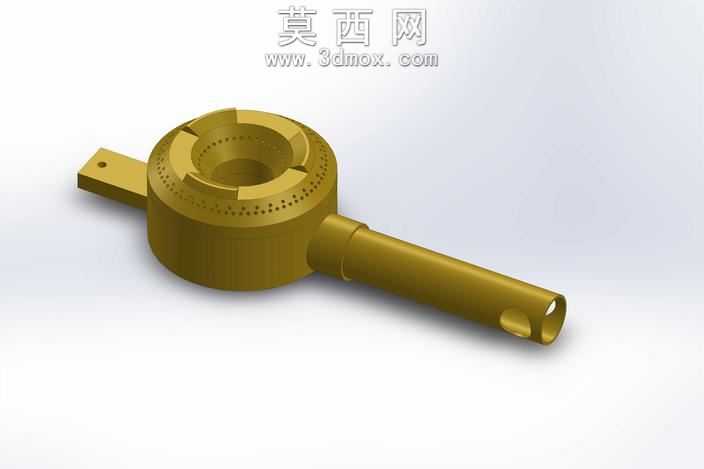

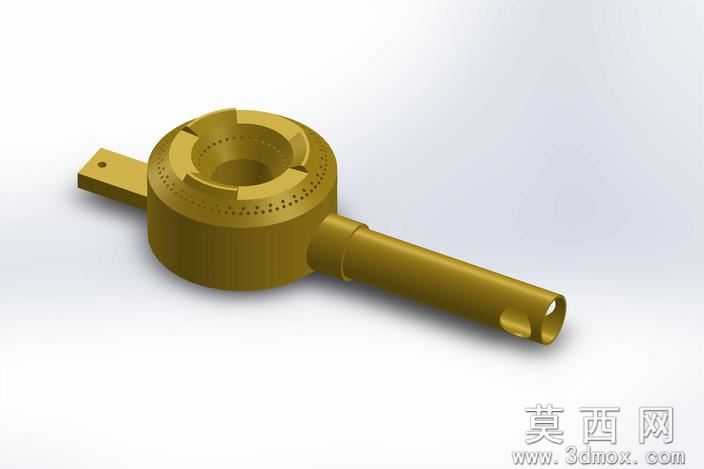

本作品为家用天然气灶具核心燃烧器的三维参数化建模成果，建模过程严格遵循民用燃气具的结构设计规范，以实际量产的上进风炉头结构为原型进行1:1比例还原，整体建模逻辑从基础特征搭建到细节结构完善逐步推进，全程保证各部件的尺寸公差符合燃气具配件的装配要求。建模初始阶段首先绘制燃烧器主体的回转截面草图，通过旋转凸台命令生成炉头的基座主体，保证基座内腔的混气室容积符合天然气燃烧的空燃比混合需求，混气室的内壁曲面做平滑过渡处理，避免燃气流动过程中产生紊流影响燃烧效率。针对炉头上部的火盖结构，采用环形阵列命令完成多圈火孔的均匀排布，外圈主火孔采用斜向开孔设计，保证火焰能够均匀覆盖锅底区域，内圈稳焰火孔采用更小的孔径设计，起到稳定主火焰、防止离焰的作用，火盖表面的定位凸台与基座的定位槽做对应配合设计，保证装配后火盖不会发生转动移位。燃烧器侧边的进气管结构采用拉伸与抽壳命令完成，进气管与基座的连接位置做圆弧过渡处理，减少燃气输送过程的阻力损失，进气管末端的喷嘴安装位做精准的孔径设计，保证与标准燃气喷嘴的装配公差符合要求，侧边的点火针安装支耳采用薄壁拉伸特征生成，支耳上的固定孔位与点火针的固定尺寸完全匹配，保证点火针的放电位置处于最佳点火区域。材质渲染阶段，将燃烧器整体赋予黄铜合金材质，还原传统铸铜炉头的金属质感，调整材质的粗糙度与金属度参数，模拟铸铜件表面细微的加工纹理，渲染过程采用柔和的漫反射光源，清晰展现各部分的结构细节与曲面过渡效果，避免过强的反光遮挡结构特征。整体结构设计充分考虑民用灶具的实际使用需求，各部件的连接位置无多余的尖角结构，所有棱边均做微小的圆角处理，既符合金属压铸加工的工艺要求，也能避免安装使用过程中出现划伤风险，混气室与火盖的配合间隙控制在合理范围，既保证燃气能够均匀分配到各个火孔，也能防止出现漏气回火的安全隐患，进气管的长度与连接结构适配常规家用灶具的阀体安装位置，可直接用于灶具产品的结构验证、装配模拟以及相关教学演示场景。
