带侧锁紧结构的方形安装基座三维设计

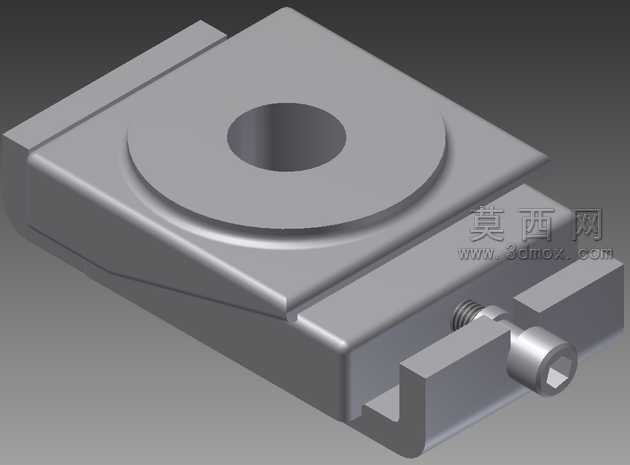

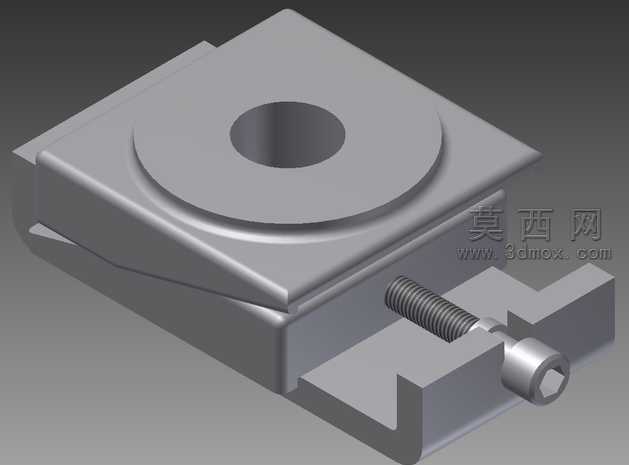

本作品为工业场景常用的带侧部锁紧功能的方形安装基座三维模型，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分基座主体、中心安装孔位、侧部锁紧组件、底部导向滑槽几个核心结构模块，再逐一完成特征构建后装配组合。建模阶段优先绘制基座主体的二维草绘轮廓，精准约束方形底座的外轮廓尺寸、顶部圆形凸台的同轴度参数，通过拉伸特征生成主体基础实体，再对顶部中心的贯通安装孔执行切除拉伸操作，严格控制孔壁的圆柱度公差，保证后续装配时紧固件可以顺畅穿入。针对侧部的锁紧组件，先构建锁紧螺栓的外螺纹特征，采用螺旋线扫描切除的方式还原标准螺纹的牙型结构，再匹配螺栓端部的内六角驱动槽特征，保证锁紧件的结构还原度；基座侧部的锁紧安装槽采用对称切除的方式构建，预留螺栓的活动行程空间，同时在槽口边缘添加工艺倒角，避免实际加工时出现应力集中问题。底部的导向滑槽结构按照标准导轨配合尺寸设计，约束滑槽的平行度与槽宽公差，保证基座可以沿配套导轨顺畅滑动调整位置。材质与渲染阶段，整体模型赋予哑光银灰色金属材质，模拟常用的45号钢表面喷砂处理的质感，对中心孔内壁、锁紧螺栓的配合面添加轻微的金属反光效果，还原机械加工面的真实视觉特征；渲染时采用三点布光方案，主光源从斜上方45度投射，突出基座顶部凸台与中心孔的结构层次，辅助光源补亮侧部锁紧结构的细节，阴影采用软阴影参数，避免生硬阴影遮挡结构特征，背景选用中性深灰色，让金属材质的基座主体视觉焦点更突出。结构设计上，该基座兼顾滑动调节与位置锁定功能，顶部的中心通孔用于安装固定待支撑的零部件，底部滑槽实现沿导轨的位置微调，侧部的锁紧螺栓在位置调整到位后拧紧，即可通过螺栓端部顶紧导轨面实现基座的位置固定，整体结构紧凑无冗余特征，所有边角均添加了合理的工艺圆角与倒角，既符合机械加工的工艺要求，也能避免安装使用过程中的锐边划伤问题，可直接用于自动化生产线的工位定位、工装夹具的安装基座等场景的方案设计参考。
