定制款多辐切面造型汽车轮辋三维设计

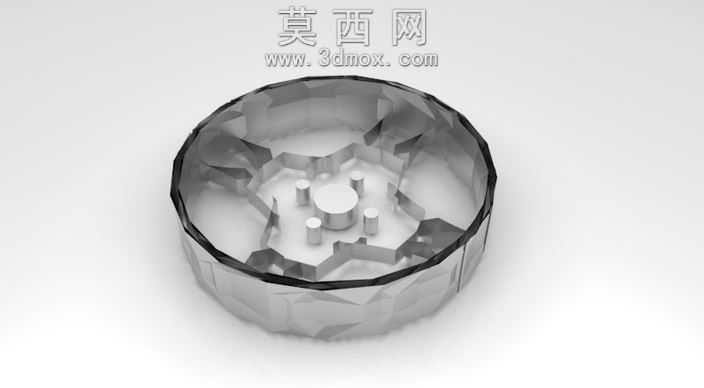

本作品为定制化汽车轮辋的三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先以轮辋的标称安装尺寸为基准，确定中心定位孔的孔径、孔位分布圆直径、安装凸台的高度与定位尺寸，保证轮辋与车辆轮毂轴的装配匹配精度，避免后续安装出现同轴度偏差问题。轮辋主体的环形基体采用回转体建模思路生成，先绘制轮辋的轴向截面轮廓线，通过回转命令生成基础筒状结构，再针对轮辋与轮胎配合的胎圈座位置做精准的尺寸约束，预留轮胎安装的贴合公差带，保证轮胎装配后的气密性与固定可靠性。辐条部分采用多组对称分布的切面化造型设计，区别于传统平直辐条的样式，每根辐条都做了多面切削的棱角处理，建模时先绘制单根辐条的空间轮廓路径，通过扫掠生成基础辐条实体，再对辐条表面做多次切面修剪，形成错落的折面视觉效果，之后通过圆周阵列命令完成所有辐条的均匀排布，保证每根辐条的造型一致性与动平衡基础要求。中心安装区域设计了凸起的定位凸台与分散布置的安装柱结构，对应车轮固定螺栓的安装位置，凸台边缘做了圆角过渡处理，避免应力集中问题，同时在辐条与轮辋外圈、中心安装座的连接位置都做了渐变式的加厚处理，优化结构受力路径，提升轮辋整体的结构强度。材质与渲染阶段，轮辋主体赋予高反射的金属镀铬材质，调整材质的反射粗糙度参数，模拟真实电镀金属表面的高光反射与细微磨砂质感，切面位置通过调整材质的法线方向，让不同折面在光照下呈现出明暗错落的光影层次，突出造型的立体感；场景采用柔和的影棚布光，主光源从斜上方投射，勾勒轮辋的整体轮廓，辅光源补充暗部细节，避免辐条缝隙处出现死黑区域，背景选用浅灰白色渐变背景，将视觉焦点集中在轮辋本身，同时添加柔和的地面接触阴影，增强模型的真实感与空间感。设计过程中兼顾了造型的视觉表现力与结构的实用性，在满足轮辋基础安装、承重功能的前提下，通过切面化的辐条设计打造出更具个性化的定制外观，适配追求独特视觉效果的车辆改装需求，建模全程保留了完整的参数化特征，后续可根据不同车型的安装尺寸、辐条数量需求快速调整参数，衍生出不同规格的同系列轮辋设计方案。
