自制易拉罐太阳能集热装置三维设计

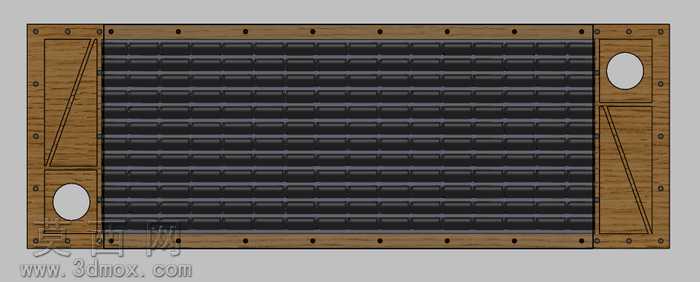

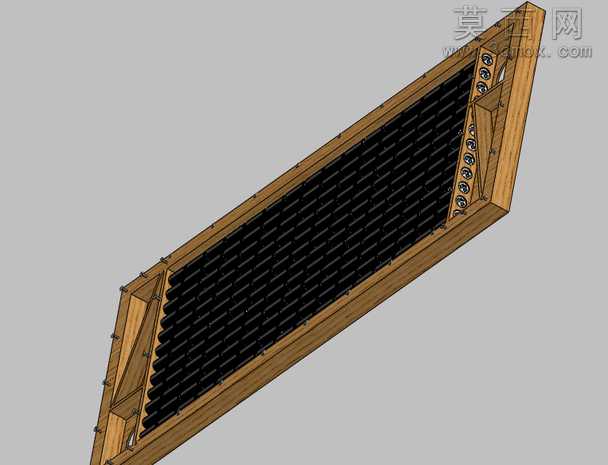

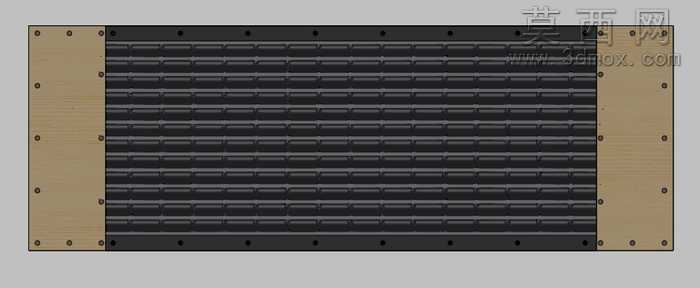

本作品为利用废弃易拉罐制作的太阳能集热装置三维建模成果，整体采用SolidWorks完成全参数化建模，完整还原了DIY太阳能集热器的全部结构细节。建模过程中首先搭建装置的外框支撑结构，外框采用木质材质设定，通过拉伸、切除特征完成边框的榫卯拼接结构设计，还原了木质框架的拼接缝隙、固定钉位的细节特征，框架边缘做了倒角处理，还原手工制作的真实质感。集热核心部分为排列规整的易拉罐改造集热管，建模时对单个易拉罐进行特征绘制后，通过线性阵列完成整排集热单元的排布，还原了易拉罐两端开孔、首尾衔接形成空气流道的结构特征，集热单元表面做了哑光黑色材质设定，匹配太阳能集热所需的高吸热率属性，精准还原黑色吸热涂层的视觉效果。装置两端设计有导流端腔结构，端腔同样采用木质板材拼接结构，端腔上预留的圆形接口为空气进出的连通口，建模时通过阵列特征完成接口的排布，还原了端腔内部的导流分隔结构，保证空气流经集热单元时能够充分换热。渲染阶段采用写实渲染参数，木质框架赋予浅棕色木纹材质，还原木材的自然纹理与哑光质感，黑色集热单元赋予高哑光黑材质，模拟吸热涂层的低反光特性，整体场景采用斜向等轴测视角展示，清晰呈现装置的斜置安装形态，匹配太阳能集热器需要倾斜朝向阳光的实际使用需求。设计思路围绕低成本DIY太阳能集热需求展开，全部采用易得的废弃材料与木质板材搭建，结构简单易复制，建模过程中严格遵循实物的尺寸比例，保证各部件的装配关系准确，集热管的排布间距、框架的倾斜角度都经过参数化校准，既还原了手工制作装置的质朴质感，也保证了模型结构的合理性与可参考性，能够为同类DIY太阳能集热装置的制作提供直观的三维结构参考。
