异形弯曲螺旋压缩弹簧三维结构设计

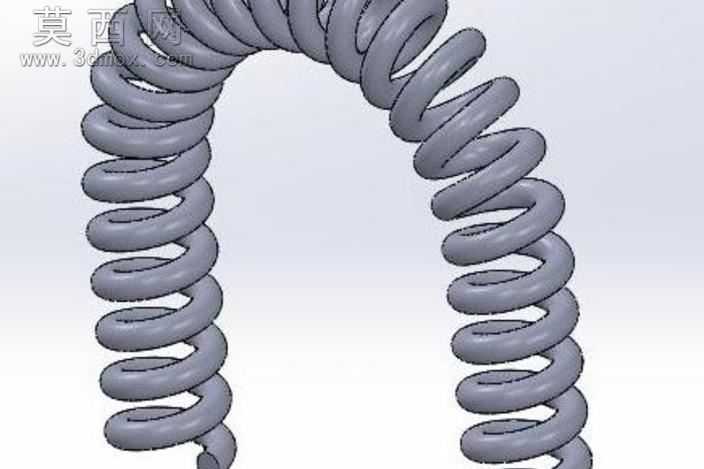

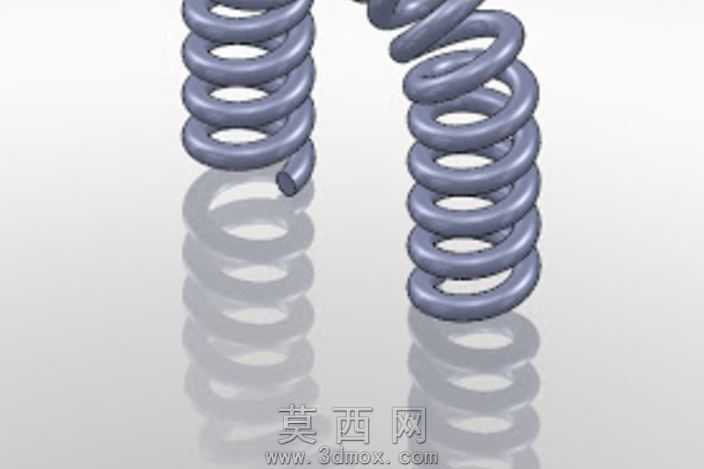

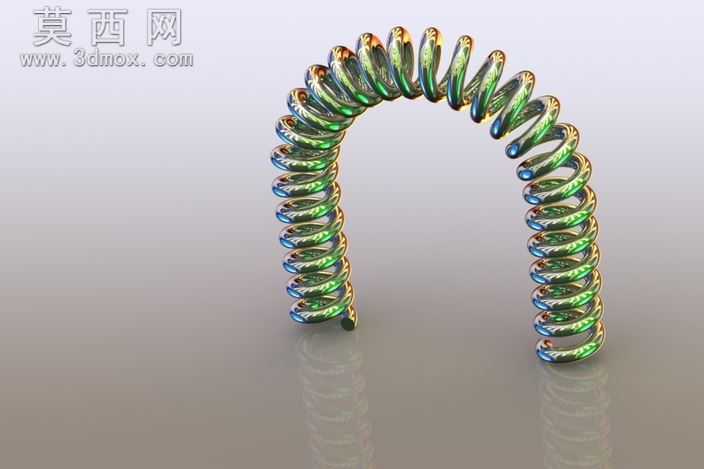

本作品为异形弯曲形态的螺旋弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先确定弹簧的核心参数：簧丝直径、弹簧中径、有效圈数、端部并圈结构，再针对非直线的弯曲中心轴线进行路径绘制，区别于常规直筒螺旋弹簧的直线路径，本模型的扫掠路径为连续平滑的拱形弯曲曲线，建模时先绘制二维基准平面上的弯曲中心轨迹，对轨迹线的曲率进行连续校验，避免出现曲率突变导致后续簧丝扫掠失败的问题。完成中心路径绘制后，在路径的法向平面绘制簧丝的圆形截面，通过扫掠特征生成连续的螺旋簧体结构，螺旋升角沿弯曲路径均匀分布，保证每一圈簧丝的间距保持一致，避免出现圈距不均的结构缺陷。材质渲染阶段选用常规弹簧钢的哑光金属质感，调整材质的粗糙度、金属度参数，还原钢制弹簧经过表面处理后的哑光银灰视觉效果，同时添加柔和的环境光影，让簧丝的螺旋曲面结构、圈与圈之间的层叠关系清晰呈现，便于观察弹簧的整体形态与细节结构。结构设计上，弹簧两端采用并圈磨平的端部结构，保证弹簧在受力时端部可以平稳贴合支撑面，中间弯曲段的螺旋圈沿拱形路径均匀排布，既保留了螺旋弹簧的弹性伸缩特性，又适配特定安装空间内的弯曲走向需求，可用于有特殊安装弧度要求的弹性缓冲、复位结构场景。建模过程中对螺旋线与弯曲路径的耦合关系进行了多次参数调整，确保簧丝实体不存在自相交、破面等几何错误，所有曲面过渡平滑连续，模型几何拓扑结构规整，可直接用于后续的装配干涉检查、有限元力学仿真分析，也可作为非标弹性元件设计的参考模型，帮助设计者快速理解异形弯曲弹簧的结构特点与建模逻辑，掌握沿自定义路径生成螺旋实体的建模技巧，为同类异形弹性零件的参数化设计提供可复用的建模思路。
