汽车座椅塑料支撑组件结构设计

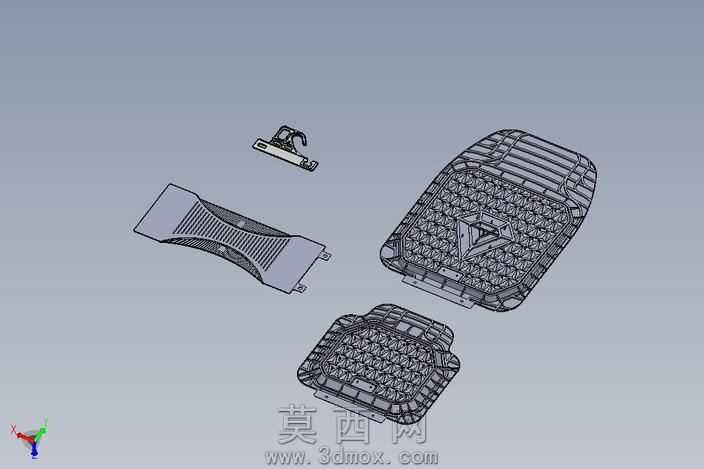

本套三维模型采用SolidWorks进行全参数化建模设计，完整还原汽车座椅配套塑料支撑组件的全部结构细节，建模过程严格遵循注塑件生产的工艺规范，对所有棱边做了适配脱模需求的圆角处理，避免出现应力集中的尖锐结构。整套组件包含四个独立零部件，分别为座椅主靠背支撑网格件、座椅坐垫支撑网格件、侧边装饰压条以及小型锁止固定卡扣，各零件之间预留了合理的装配公差，可直接完成虚拟装配验证，匹配实际装车的间隙要求。模型主体的两个网格支撑件采用一体化格栅加强结构设计，表面排布规则的菱形镂空网格，在保证整体支撑强度的前提下最大限度降低零件重量，同时网格背部设置多道纵横交错的加强筋结构，筋位厚度均匀过渡，避免注塑生产时出现缩痕、翘曲等工艺缺陷，网格边缘设置整圈的安装翻边，翻边上预留对应位置的卡扣安装孔与螺丝固定柱，可直接与座椅内部的金属骨架完成定位连接。侧边装饰压条采用弧形曲面造型，表面做了防滑纹理设计，两端设置弹性卡扣结构，安装时可直接卡入支撑件的对应卡槽，无需额外紧固件即可完成固定，兼顾装配效率与外观整体性。小型锁止卡扣采用悬臂式弹性结构设计，卡接位置设置倒钩防脱结构，可实现组件与座椅骨架的快速锁止，拆卸时只需按压卡扣尾部即可完成解锁，兼顾连接可靠性与拆装便捷性。建模过程中对所有零件的壁厚做了统一管控，主体壁厚保持均匀，厚薄过渡位置采用渐变斜面衔接，避免注塑过程中出现料流不均的问题，同时对所有安装配合面做了拔模斜度处理，拔模角度适配常用注塑模具的开模需求，模型完成后通过软件自带的干涉检查功能完成全装配体验证，确认各零件之间无干涉、装配路径顺畅，可直接用于后续的模具开发、3D打印样件验证以及结构优化迭代，整体设计兼顾结构强度、轻量化需求与生产工艺可行性，符合汽车内饰零部件的设计规范要求。
