柜门锁具结构三维设计作品

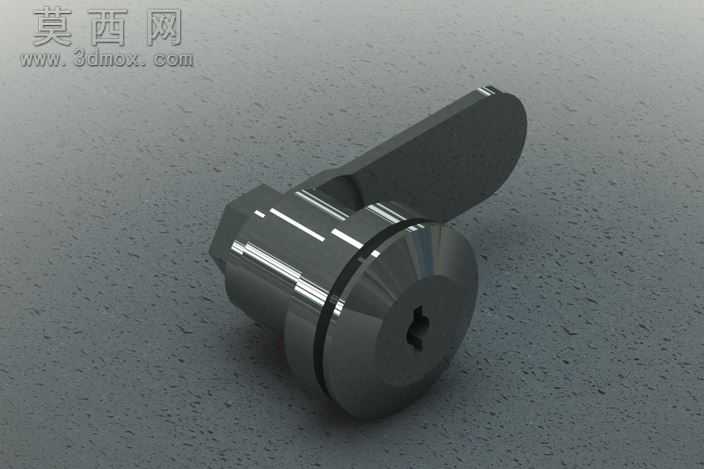

本作品为柜用转舌锁的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以锁芯的钥匙插孔特征为基准定位，依次构建锁芯主体、环形限位卡槽、六角安装基座、拨片执手等核心结构，所有配合尺寸均参照民用柜锁通用安装规范设定，保证锁体与常规柜体开孔的适配性。建模过程中对锁芯的钥匙孔异形轮廓做了精准的曲面放样处理，还原钥匙插入的导向结构，同时对拨片执手的弧形边缘做了圆角过渡优化，避免使用过程中的锐边划伤问题。材质渲染阶段，锁体主体采用哑光镀铬金属材质，调整材质的反射粗糙度参数模拟真实五金锁具的磨砂金属质感，对环形密封胶圈部分赋予黑色橡胶材质，设置较低的反射率与较高的粗糙度，还原橡胶件的哑光防滑特性，拨片执手部分与锁体主体保持一致的金属材质，仅在边缘处做轻微的高光强化处理，突出零件的机加工棱边质感。场景搭建选用浅灰色磨砂纹理台面作为承载面，添加柔和的环境漫反射光源与侧方主光源，通过光影对比突出锁体的圆柱轮廓与结构层次，渲染输出时开启全局光照与环境遮蔽效果，让零件接缝处的阴影过渡更自然，还原真实工业产品的展示效果。结构设计上，该锁采用经典的转舌锁工作原理，锁芯通过尾部的卡簧结构与锁体基座实现轴向限位，钥匙插入后带动锁芯旋转，进而驱动尾部拨片转动实现柜门的启闭锁定，六角基座结构适配标准螺母锁紧安装，可适配不同厚度的柜体门板，整体结构紧凑，零件数量精简，无冗余设计特征，所有可活动部件均预留了合理的装配间隙，既保证转动的顺畅性，又避免间隙过大导致的锁体晃动问题，可直接用于民用家具、办公柜体、工业配电箱等场景的锁具选型参考，也可作为五金配件类建模教学的参考案例。
