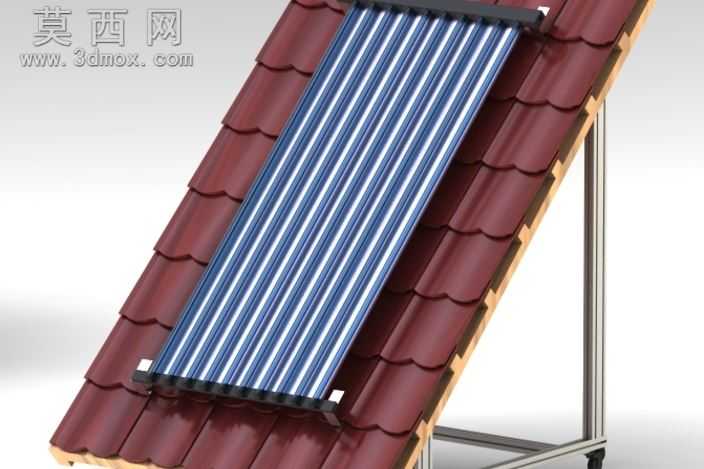

斜屋面安装式真空集热管太阳能集热器

本作品为适配斜式瓦屋面安装的太阳能管收集器三维模型，建模阶段采用参数化设计逻辑完成整体结构搭建，首先依据民用住宅斜屋面的常规铺装倾角，确定集热器的安装倾斜角度，匹配太阳能高辐照接收角度要求，保证集热效率最大化。模型主体结构分为三大部分：第一部分为多根平行排布的真空集热管，建模时精准还原双层玻璃真空管的同轴结构，外层为高透钢化玻璃层，内层为带有选择性吸收涂层的内管，管端的密封固定结构做了精细化还原，每根集热管的间距按照实际产品的安装规范设置，保证相邻管路无遮挡、通风间隙合理；第二部分为集热管上下两端的固定联箱与尾托结构，联箱部分还原了内部集流通道的排布逻辑，外部的保温层外壳做了圆角过渡处理，尾托部分设计有适配单根集热管的卡位结构，保证管路安装后无松动位移；第三部分为屋面适配安装结构，还原了红棕色陶瓦屋面的铺装形态，集热器通过专用挂钩结构固定在屋面檩条位置，下方的支撑支架采用铝合金型材搭建，底部设置可调节脚轮结构方便安装阶段的位置微调，支架的连接角件、紧固螺丝等细节均做了等比例还原，未省略关键装配结构。材质渲染阶段，针对不同部件匹配对应物理材质：真空集热管外层玻璃设置高透明度、低粗糙度的玻璃材质，内层吸热层设置深蓝黑色高吸收率、低反射率的金属涂层材质，联箱外壳采用哑光黑色喷塑金属材质，陶瓦屋面采用红棕色哑光陶土材质，铝合金支架采用银灰色磨砂金属材质，渲染时模拟正午自然光斜射效果，还原玻璃管的通透折射、金属部件的柔和反光、陶瓦的漫反射质感，整体光影真实自然，清晰展现各部件的装配关系与结构特征。设计过程中充分考虑产品的实际使用场景，所有结构尺寸均参考民用太阳能集热器的通用规格设置，安装结构完全适配常见的坡屋面瓦型，既可以作为新能源产品展示的可视化素材，也可用于太阳能供热系统的方案演示、安装教学场景使用，模型整体装配逻辑严谨，无结构干涉问题，各部件可单独拆分用于爆炸图制作、装配流程演示等用途。
