双层啮合传动齿轮组三维结构设计

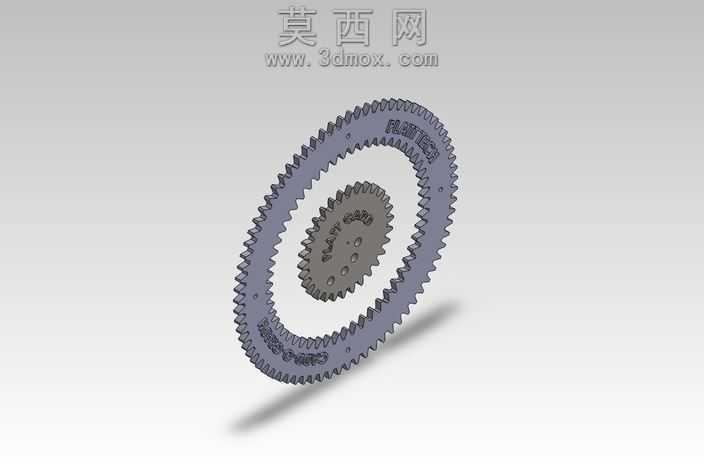

本作品为双层啮合传动齿轮组的三维建模设计成果，建模过程中严格遵循机械传动齿轮的设计规范，先完成基础参数的推演确定，依据传动比要求匹配大小齿轮的齿数、模数、齿顶高系数与顶隙系数，确保齿廓曲线采用标准渐开线生成，保证啮合传动过程中传动比恒定、无卡滞干涉问题。建模阶段先绘制齿轮的分度圆、齿顶圆、齿根圆基准草图，通过渐开线方程生成单个齿的轮廓曲线，经阵列操作完成整圈轮齿的构建，再分别处理大小两个齿轮的基体结构：大齿轮采用环形辐板式结构，在保证结构强度的前提下减轻整体重量，轮缘位置预留标识刻印区域；小齿轮采用实心辐板搭配减重孔的结构，中心位置设置标准安装轴孔，孔周均匀分布定位销孔，满足装配定位的精度要求。材质与渲染处理上，选用工业常用的合金结构钢作为材质参考，赋予模型哑光金属质感，调整表面粗糙度参数模拟实际机加工后的金属表面效果，通过光影渲染突出轮齿的啮合接触状态、齿面的加工纹理以及两个齿轮的层级位置关系，清晰展现双层齿轮的同轴嵌套、外啮合传动的结构特征。设计思路上，该齿轮组面向小空间内的大传动比传动场景，将两个不同齿数的齿轮整合为同轴布局的双层结构，可在有限安装空间内实现减速传动需求，建模过程中反复校验轮齿啮合的侧隙、顶隙参数，避免传动过程中出现齿面碰撞、磨损加剧的问题，同时对齿轮的棱边做了符合工艺要求的倒角处理，还原真实机械零件的加工细节，整体模型结构完整，参数符合机械设计标准，可用于传动结构原理演示、3D打印实物验证以及相关机械装置的虚拟装配调试。
