汽车发动机气门总成结构三维设计

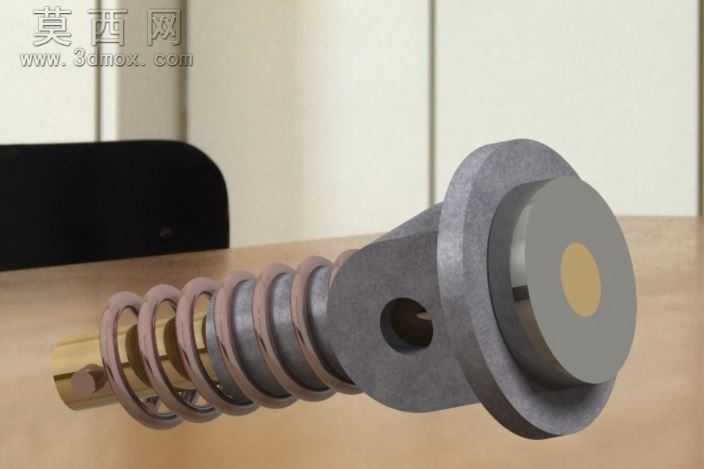

本作品为发动机气门总成的三维数字化设计成果，建模阶段严格参照内燃机配气机构的实际工程尺寸比例，在三维建模环境中完成各组成零件的独立建模与整体装配校验。建模过程中首先对气门杆、气门弹簧、弹簧座、锁夹、气门头部法兰等核心零件进行单独特征构建：针对气门杆的细长轴类特征，采用旋转凸台结合拉伸切除的方式完成杆身与端部定位孔的结构制作，保证杆身同轴度公差符合实际装配要求；针对气门弹簧这类螺旋类零件，通过螺旋线路径结合圆形截面扫描完成实体构建，同时还原弹簧两端的并圈磨平工艺特征，确保弹簧安装后的贴合度符合工程逻辑；针对弹簧座与锁夹的配合结构，通过放样与切除特征精准还原锥面锁紧的配合曲面，保证装配后锁止结构无干涉。材质与渲染阶段，根据不同零件的实际用材赋予对应材质属性：气门主体采用耐热合金钢材质，调整金属粗糙度参数呈现高温工况下的哑光金属质感，气门头部密封锥面单独赋予更高的抛光金属属性，还原密封面的精加工特征；气门弹簧采用弹簧钢材质，添加轻微的氧化层色泽表现，还原弹簧表面的防锈处理效果；各金属接触面根据装配关系调整光影反射参数，让装配贴合面呈现真实的接触压痕质感。整体装配阶段严格遵循实际装配逻辑完成配合约束，先完成气门杆与气门头部的同轴配合，再依次装配弹簧下座、气门弹簧、弹簧上座与锁夹结构，通过干涉检查功能逐一校验各零件的运动间隙，确保气门往复运动行程内弹簧压缩舒展无卡滞、锁夹与弹簧座锥面配合无错位。设计过程中重点还原气门总成的配气工作逻辑，通过装配约束的合理设置预留气门的往复运动自由度，可直观展示气门在弹簧作用下的复位过程与密封贴合状态，整体模型结构完整，各零件特征清晰，装配关系符合内燃机配气机构的实际工程原理，可用于机械原理教学展示、发动机结构拆解演示等场景。
