密封胶配套锥形喷嘴针结构设计

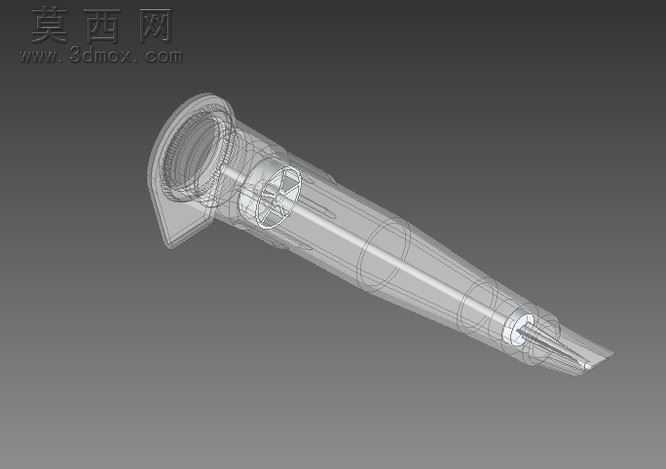

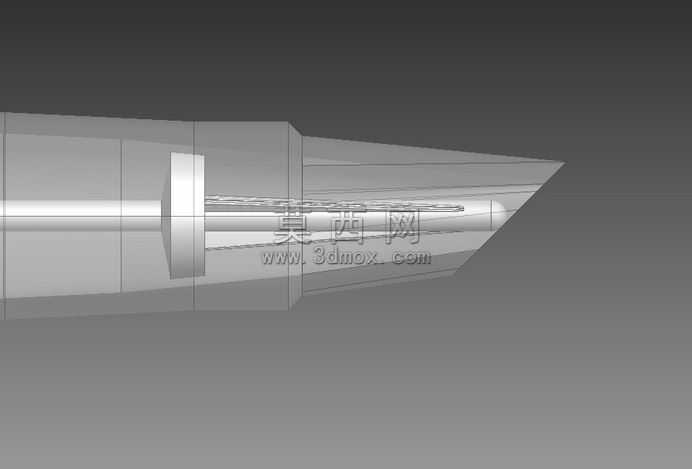

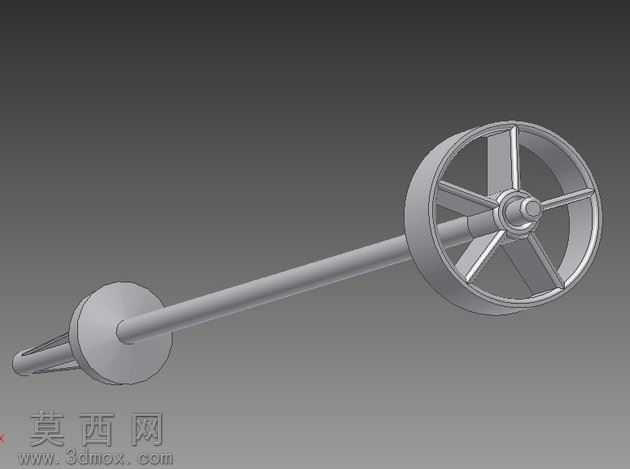

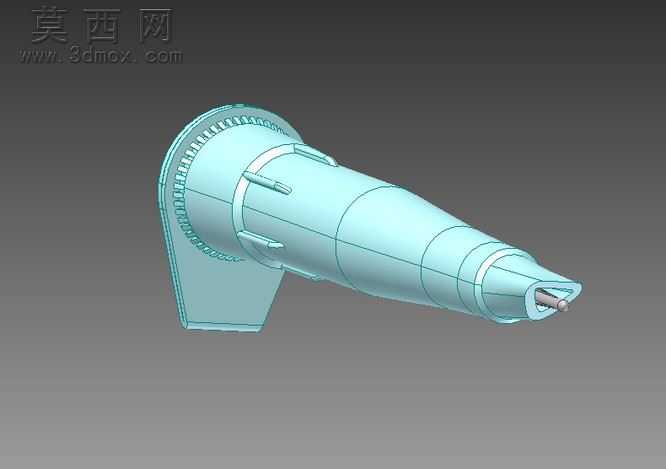

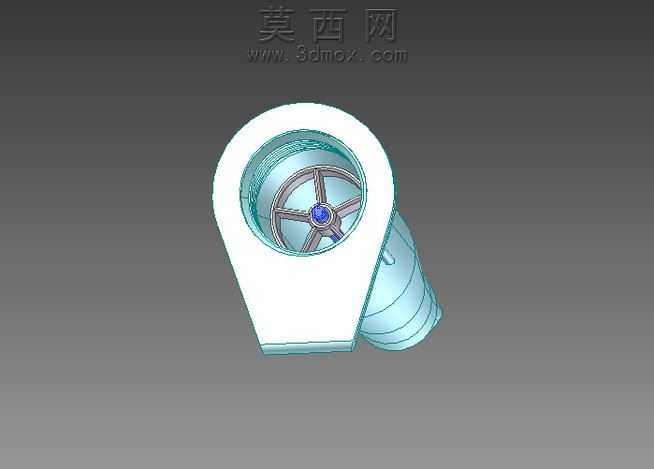

本模型为密封胶施胶作业配套的锥形喷嘴针组件，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配公差的合理性，对喷针尖端的锥度过渡段、主体衔接段的同轴度做了精准约束，避免出现装配错位影响出胶精度的问题。渲染阶段采用哑光金属材质模拟喷嘴针的不锈钢基体质感，对锥面做了细微的反光处理还原精密机加工件的表面特征，配套的密封胶衔接部位采用半透明哑光材质模拟胶体封装结构，通过光影层次区分不同部件的材质属性，清晰展现组件的装配关系。结构设计上，喷针主体采用阶梯轴式结构，靠近出胶端的锥形段做了渐进收窄处理，可精准控制密封胶的出胶幅宽，避免施胶过程中出现胶液溢散、拖尾的问题；喷针与基座衔接部位设置了定位凸台，可实现与施胶推进装置的快速卡接装配，无需额外紧固件即可保证连接密封性，防止胶液从衔接缝隙渗漏。设计思路围绕密封胶施胶的实际作业需求展开，针对常规平口喷嘴出胶精度不足、易残留胶液的痛点，将出胶端设计为45°斜切锥形结构，既可以保证出胶时胶流呈均匀的线状输出，适配狭小缝隙的密封填缝作业，也能在施胶结束后快速断胶，减少胶液挂壁残留的问题；喷针内部的流道做了顺滑过渡处理，无直角转折结构，可降低胶液在流道内的流动阻力，避免密封胶在流道内残留固化造成堵塞。模型整体结构拆分清晰，各部件可单独导出用于工程图绘制或3D打印验证，装配体添加了合理的配合约束，可直接用于运动仿真模拟施胶过程中喷针的进给动作，验证结构运行时是否存在干涉问题，为后续的实物加工生产提供可靠的三维数据支撑，也可作为同类点胶、施胶喷嘴结构设计的参考案例，帮助设计人员快速调整锥度、流道尺寸等参数适配不同粘度的密封胶使用需求。
