四叶草造型H字母装饰挂件3D打印设计

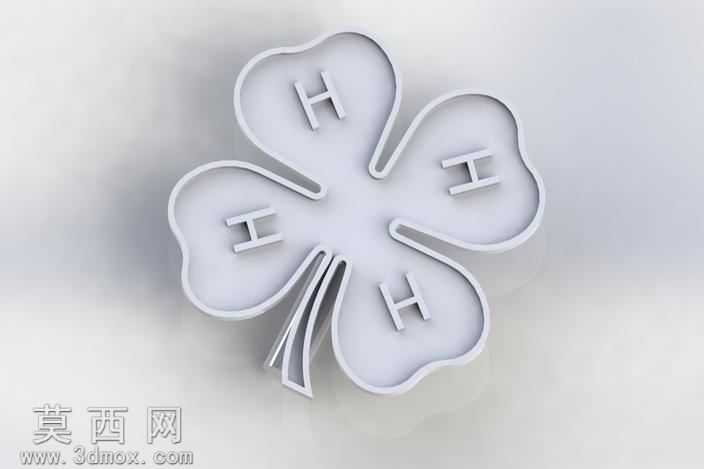

这次做这个四叶草造型的装饰件，最开始是想做个能直接挂在PVC管上的小标识件，毕竟之前做的几个管挂饰要么造型太普通，要么卡接位置容易松脱。最开始画草图的时候，本来想做常规的三叶草，后来觉得四片叶子的造型留白更足，刚好能在每片叶子上放一个H字母，也不会显得拥挤。建模的时候最先卡的是叶片的轮廓弧度，一开始直接用样条线勾外轮廓，出来的边缘要么太尖容易在打印时翘边，要么弧度太圆失去四叶草的辨识度，反复调了三次控制点，把叶片边缘的圆角统一调到1.2mm，既保留心形叶片的轮廓感，又能让FDM打印的时候不用加支撑也能顺利出边缘。叶片上的H字母一开始想做凸字，后来试打了一次发现0.2mm层高下凸字的边缘容易有层纹，改成内嵌2mm的凹字，深度刚好能在打印完之后用马克笔填色，也不会因为凹太深让叶片背面出现缩痕。叶柄部分最开始做的是单条薄片，打印完拿在手里晃了晃发现太软，稍微一掰就变形，后来改成三条平行的筋条结构，中间留0.8mm的缝隙，既减轻了整体重量，又让叶柄的刚性提升了不少，挂在管上不会耷拉下来。卡接PVC管的位置藏在叶柄背面，一开始做的整圈卡扣，后来发现装的时候要使劲掰容易断，改成半开口的弹性卡扣，卡扣内侧加了两道0.3mm的防滑凸棱，卡在标准PVC管上不会滑转，拆的时候也不用费太大力气。曲面处理的时候没做太复杂的渐消面，叶片表面做了0.5mm的微弧隆起，不是完全平的薄片，打光的时候会有自然的光影过渡，不会像平板一样显得死板。打印参数调试的时候，特意把壁厚设到1.5mm，填充用15%的网格填充，既保证拿在手里有分量，又不会因为填充太高浪费材料，底部加了3mm的裙边，防止最开始打印的时候叶片尖角翘边。整个件打完不用做太多后处理，把支撑拆干净稍微磨一下毛边就能用，不管是当管挂标识，还是穿个挂绳当钥匙扣都合适，造型讨喜结构也耐造，之前打了几个送朋友，反馈说挂在包上晃了俩月也没断。
