开槽带螺纹圆柱销轴三维参数化设计

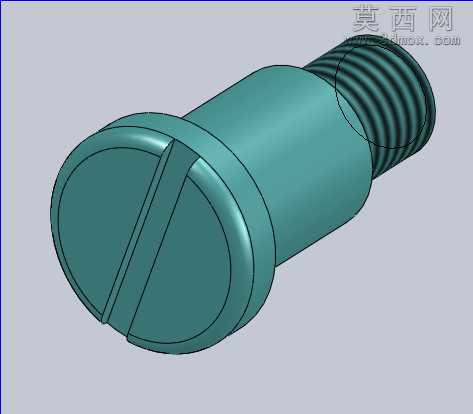

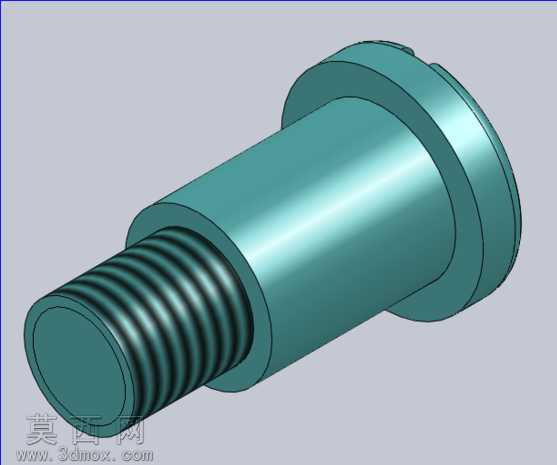

做这个销轴模型的时候，我是从加工适配的角度切入的，毕竟这类五金件最终要落地到机加工生产，建模时的每一处尺寸逻辑都得和实际车削、铣削工序对得上，不能只做个看着像的外观件。一开始画头部的一字槽，我没直接用拉伸切除一步到位，特意留了槽底的微小圆角，现实里铣槽的铣刀不可能切出绝对尖锐的直角，要是做成直角特征，后续导入CAM编程的时候还得额外补工艺圆角，反而给加工环节添乱，槽的宽度和深度也严格对应标准件的槽口受力要求，既保证螺丝刀拧动时有足够的咬合深度，又不会因为槽开得太深削弱头部的结构强度。中间的光杆段我特意做了直径的微差处理，靠近头部的位置留了0.02mm的直径余量，这个细节是考虑到销轴压入装配孔的时候，过盈配合段的受力分布，要是整段光杆直径完全一致，压入时的阻力会全程均匀，很容易刮伤安装孔的内壁，靠近头部做微小的直径递减，压入到最后阶段的阻力会自然降低，装配到位后头部的贴合面也能更严实，不会出现虚接的缝隙。尾部的外螺纹段，我没有用软件自带的装饰螺纹线糊弄，而是实打实扫出了完整的牙型，牙顶和牙底都加了对应的圆角过渡，一方面是真实还原螺纹的加工形态，另一方面后续做有限元受力分析的时候，带真实牙型的模型能更准确模拟螺纹啮合时的应力集中点，不会因为简化特征导致分析结果偏差。材质调试的时候我选了黄铜材质的预设，没直接用默认的高反光金属，特意把粗糙度调到了1.2左右，模拟车削加工后留下的细微刀纹质感，反射强度也压了三成，避免渲染的时候出现过曝的亮斑，能清晰看到头部圆弧过渡面的光影变化，那个头部和光杆衔接的R角我反复调了三次曲率，R角太小会造成热处理时的应力集中，R角太大又会导致装配时头部和安装面贴合不严，最后定的R值刚好能兼顾应力分散和装配贴合度。做这个模型的时候我还特意把所有特征都做了参数化关联，光杆直径、螺纹长度、头部厚度、槽宽这些关键尺寸都设了可编辑的参数变量，后续要是需要改不同规格的同系列销轴，只要改对应参数就能自动重建模型，不用从头再画一遍，不管是用来做教学实训的建模案例，还是直接导出工程图投产，都能直接用，不用再做二次调整。
