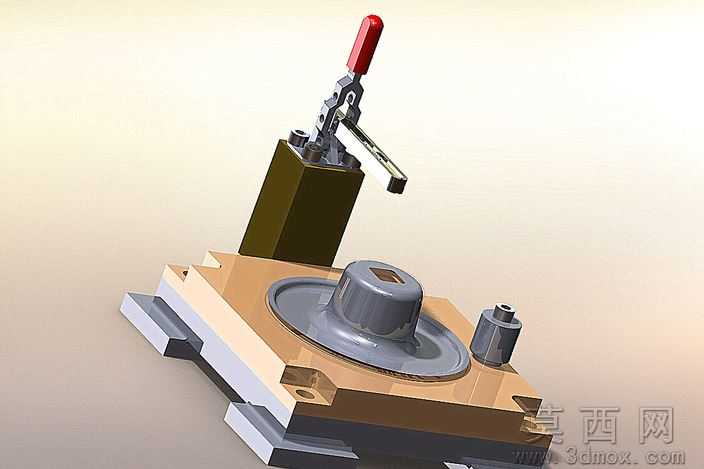

盘类零件定位压紧检查夹具三维结构

做这个检查夹具的三维模型时，我是从加工适配的角度切入的，毕竟这类夹具最终是要落到车间实际检测工位用的，光看着好看没用，得能真的装到机台或者检测台上干活。最开始搭底座的时候，我特意把底板做成了带定位凸台的阶梯结构，底部的凸台刚好能卡进检测台的T型槽里，不用额外做复杂的找正结构，工人装夹的时候推到位就能锁螺丝，省了不少调机的时间。中间承托工件的定位面我反复调了好几次曲面公差，因为要检测的是带锥面的盘类零件，定位面要是做的太硬，工件放上去容易翘边，要是间隙留大了，检测的时候工件晃，数据就不准了，最后把定位止口的配合间隙卡在0.02mm，刚好能让工件靠自重落到位，又不会有旷量。

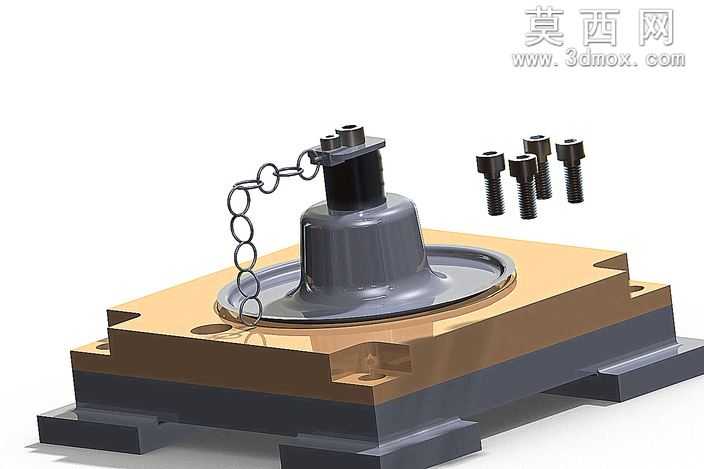

上面的压紧结构我没选常见的旋转压臂，反而做了带链条的吊紧式压头，一开始也想过用快速夹，但是快速夹的压头行程固定，要是换个厚度差个几毫米的同系列工件，就得重新调压头高度，太麻烦。这个吊紧压头里面做了锥面自锁结构，压下去之后靠锥面的摩擦力就能锁住，链条是防止压头拿下来的时候随手乱放弄丢，毕竟车间里小零件丢了找起来太耽误事。旁边配的四个内六角螺丝我也没随便放个标准件凑数，特意选了和压头安装孔匹配的M8规格，螺丝长度刚好能穿过压头法兰锁到底座的螺纹孔里，不会露出太长的螺杆刮到工件表面。

调材质和光影的时候，我把底座的上层板做成了黄铜色的硬质合金质感，下层是发黑处理的钢材，压头做了镀硬铬的亮面效果，不是为了好看，是实际生产里夹具的定位面经常和工件摩擦，镀硬铬能耐磨，黄铜层是做了可拆卸的衬板，要是用久了定位面磨坏了，直接换衬板就行，不用整个底座报废。渲染的时候特意给压头和工件接触的环面打了侧光，能清楚看到配合的贴合缝，不会出现视觉上的干涉误判。做螺丝的细节的时候，我还给螺纹部分做了轻微的倒角，不会像很多粗模那样螺丝边缘锋利得像刀片，实际装配的时候螺丝要能顺利拧进螺纹孔，倒角是必须的工艺细节。

整个模型做下来，我特意把所有配合面都做了干涉检查，压头压到底的时候，和工件的上表面刚好完全贴合，链条的长度也留够了，提压头的时候不会扯得太紧，底座上的沉头孔深度也刚好能把螺丝头埋进去，不会凸出来刮到工件的下边缘。这种检查夹具看着结构不复杂，但是每一处小细节都是对着实际加工检测的痛点来的，不是凭空堆特征，拿到生产里就能直接照着出图加工，装起来就能用，不用再反复改结构。
