PLTW项目主管纪念原子造型桌面雕像

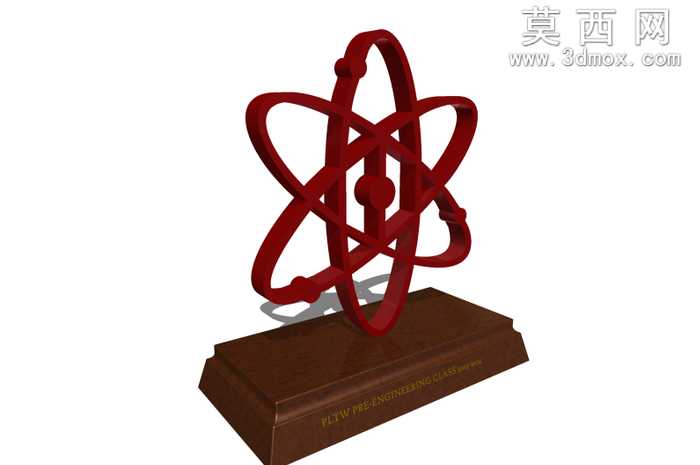

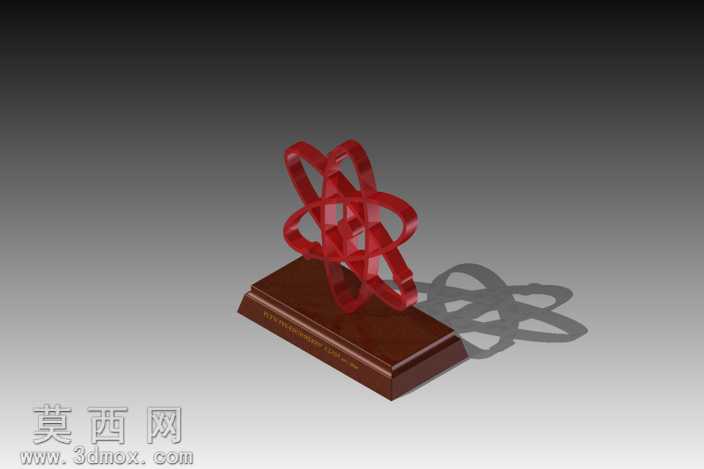

做这个纪念雕像的时候，最先敲定的是核心的交织环带造型，毕竟要对应项目相关的科技属性，原子结构的意象刚好贴合工科项目的特质，一开始画草图的时候试过三环比对，后来改成四组环带交叉缠绕，环带的粗细反复调了三次，太细的话打印出来容易断，太粗又显得笨重，失去原子结构那种轻盈灵动的感觉。环带之间的交叉位置特意做了0.2mm的间隙预留，不是完全贴合死的，一方面是FDM打印的时候不用打支撑，省料还能避免支撑拆完留的毛边破坏曲面流畅度，另一方面光影打上去的时候，缝隙里能透出细碎的阴影，比完全粘成一坨的结构更有层次感。底座部分一开始想做透明亚克力的，后来考虑到打印适配性改成了仿红木质感的梯形台，底座上沿做了一圈极细的倒角，不会割手，和上方红色环带接触的位置做了嵌入式的定位槽，环带底部刚好卡进槽里，不用额外粘胶就能固定稳，后期如果想换不同颜色的环带也能直接拆下来替换。曲面处理的时候最费时间的是环带的扭转过渡，每一段环带都是沿着空间螺旋线扫掠出来的，扫掠截面特意用了带微小圆角的矩形，不是正圆截面，这样扭转的时候曲面不会出现褶皱，渲染的时候高光会顺着环带的扭转方向走，不会出现碎光斑。材质调试的时候，上方的环带选了半透的正红色树脂质感，特意加了一点点粗糙度参数，不是完全亮面的塑料感，光线打上去能透出环带交叠位置的深浅变化，阴影投在底座上的时候刚好能映出交织的轮廓，和实物打印出来的光影效果几乎一致。底座的木纹纹理是贴的高清红木贴图，凹凸参数调得比较低，不会显得纹理太假，边缘做了轻微的磨损做旧效果，摆在桌面上不会像刚打印出来的新物件那样突兀。整个模型拆分的时候就考虑了3D打印的组装逻辑，所有部件没有倒扣，不用拆支撑就能一次性打印完成，环带和底座的配合公差留了0.15mm，刚好是普通桌面级3D打印机的误差范围，装上去不松不紧。做这个模型的时候还特意试了不同的摆放角度，环带的重心刚好落在底座中心位置，哪怕不小心碰一下桌子也不会倒，作为纪念摆件放在办公桌上，既有纪念意义，又不会因为结构太复杂打印失败，普通玩家拿到手也能直接打出来用。
