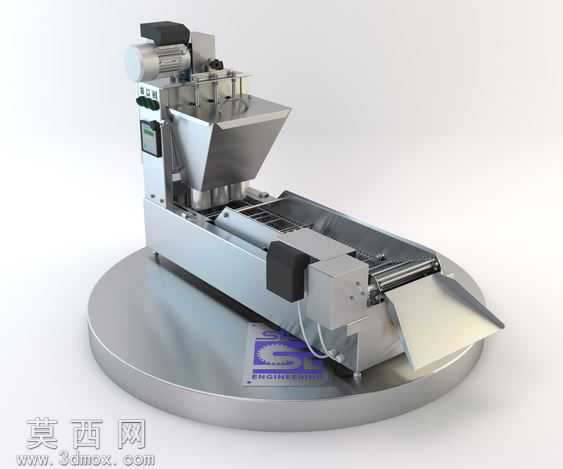

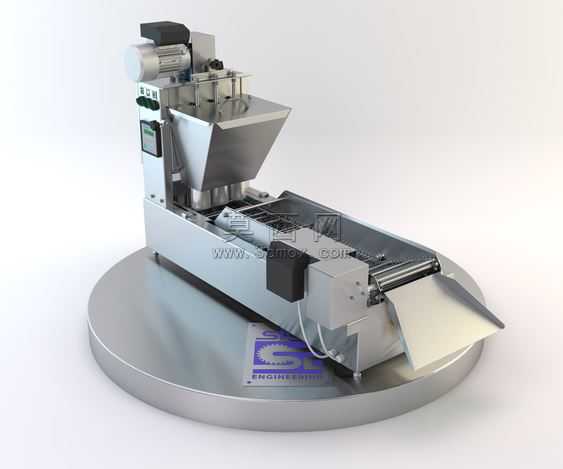

迷你甜甜圈自动化生产设备三维设计

这次做迷你甜甜圈机的三维建模，是从加工适配的角度切入的，毕竟这类食品加工设备，最终要落地到实际生产加工，不能只做外观花架子。最开始搭框架的时候，先卡的是产能参数，对应迷你款每小时千余件的产出要求，先把料斗的容积、输送网带的运行速度区间定死，避免后面结构做出来匹配不上生产节拍。料斗部分一开始想做直壁方斗，后来翻了实际食品设备的出料逻辑，改成了上宽下窄的斜壁不锈钢料斗，斜角特意卡了15度，既保证面坯浆料能靠自重顺畅下落，又不会因为角度太陡导致出料速度失控，料斗和下方分料机构的衔接处，特意留了0.2毫米的装配间隙，模拟实际加工里的密封件安装位，不会出现建模里严丝合缝实际装不上的问题。中间的油炸槽部分，没有做一体化的整块建模，而是拆成了槽体、加热管安装位、油温检测探头座三个可拆分的子装配体，毕竟实际生产里油炸槽是需要定期清理的，拆件建模的时候特意给每个连接位留了快拆卡扣的结构位，加热管的排布是顺着网带运行方向错列布置的，避免出现温区死角，建模的时候特意把加热管和网带的垂直距离卡到8厘米，既保证油温能均匀传递到面坯，又不会因为距离太近导致面坯局部焦糊。输送网带部分一开始用的是整块平板做简化，后来考虑到实际油炸过程里需要沥油，换成了带均匀冲孔的网带结构，冲孔直径做了3毫米，既能托住直径5厘米的迷你甜甜圈生坯，又能让多余的油液顺利回流到油槽里，网带末端的出料导板特意做了12度的下倾斜角，边缘做了圆弧卷边处理，避免刮伤成型的甜甜圈表面。机身主体的不锈钢外壳，建模的时候没有直接给材质完事，而是在折弯处特意做了R1的圆角过渡，还原实际钣金加工的折弯工艺，不会出现尖锐的直角边，既符合食品设备的卫生安全要求，也能避免加工时的应力集中。后面调试材质光影的时候，不锈钢材质没有用高反光的镜面效果，而是调了轻微的磨砂粗糙度，还原实际食品级304不锈钢的拉丝表面质感，接油盘部分特意给了一点亚光的深色金属质感，和机身的亮面不锈钢形成层次，渲染的时候打了两盏侧柔光，把料斗、网带、出料导板的结构层次都打出来，不会因为金属反光糊成一片。控制盒的位置特意放在机身前端操作人员顺手的高度，按钮和显示屏的布局留足了操作空间，不会和输送结构产生干涉。整个模型做下来，每个拆件都对应实际加工的装配要求，没有多余的装饰结构，所有尺寸都卡着实际迷你甜甜圈的生产规格来，不管是用来做实训设计参考，还是给实际设备改款做结构验证，都能直接用，不会出现看着好看实际没法落地的问题。
