标准USB2.0公头带线连接组件结构设计

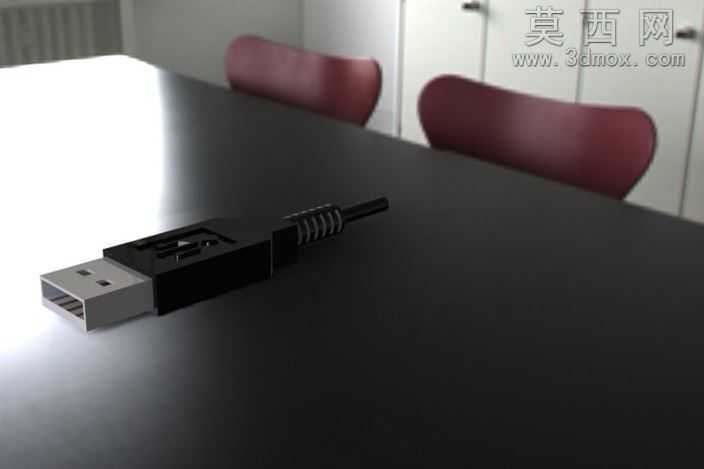

日常插拔USB时总遇到公头塑壳开裂、金属屏蔽壳松脱晃荡的问题，根源就在接口尾部和线材衔接处的应力释放结构没做足，做这个模型的时候特意把这部分的细节抠得很细。金属屏蔽壳不是简单画个方壳套上去，边缘的压合卡扣、和内部胶芯的卡接凸点都做了还原，实际生产里这几个小凸点的公差要卡到0.02mm以内，压合后既不会出现胶芯在壳体内窜动，也不会因为过盈量太大撑裂金属壳的折边。内部胶芯上的两个定位方孔、接触弹片的排布完全贴合USB2.0的规范尺寸，弹片的翘起高度留了0.15mm的弹性余量，插入口母座时能保证接触压力稳定，不会出现插上去识别不到设备、传数据中途断连的情况。尾部的线档部分做了渐变的锥度过渡，和线材衔接的位置加了一圈环形的防滑槽，实际注塑包胶的时候胶料能嵌进槽里，线材被拉扯的时候力会分散在包胶层和槽位上，不会直接拽到内部的焊盘，之前拆过不少坏U盘，就是线档没做防滑结构，扯几次线芯就从焊盘上脱开了。金属外壳的表面做了细微的拉丝纹理，胶芯部分用了半哑光的白色塑料质感，渲染的时候特意打了侧光，把金属壳边缘的折边棱角、胶芯上接触片的金属光泽区分开，不会看着像一坨没细节的方块。这个模型拿来做实训教学特别合适，刚学机械结构的新人能直观理解接插件里的公差配合逻辑，不是画个外形凑数的样子货，每个卡接结构、每个尺寸预留都对应实际生产里的装配要求，甚至连屏蔽壳尾部压接线材的压爪结构都做了出来，平时做小电子设备的结构设计时，直接拿这个模型改一改就能用在自己的方案里，省得从零开始画接口部分，还能避免自己画的尺寸不符合通用规范，打样回来插不进标准母座的尴尬。
