工业水系统进口管路操作平台结构设计

现场管线布设最容易踩的坑，就是只盯着管路通径、压力等级算参数，完全忘了后期运维操作的落脚空间，不少厂区投用后才发现阀门操作要踩管线、巡检要跨管道，跑冒滴漏排查连个站的地方都没有，这套进口管路操作平台的模型，就是冲着解决这类现场痛点做的。

从加工适配视角捋的话，平台面板做了分块拆分的设计，没有搞成整块大钢板，每块面板的尺寸都卡在常规剪板、折弯设备的加工幅面内，现场拼接不用额外定制超大加工件，运输的时候也能叠放省运费，边缘的护栏没有选复杂的异形弯管，全是标准等边角钢配直缝焊管，下料的时候直接按定尺管材切，不用开特殊冲压模具，小加工厂就能做，成本压得很低。

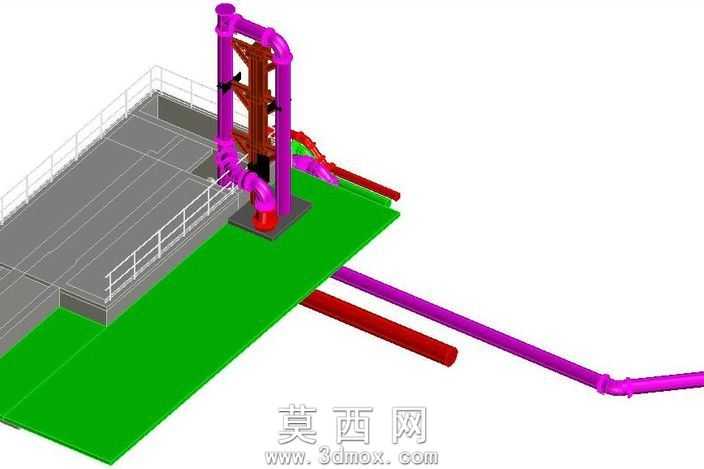

管路部分特意留了法兰对接的公差余量，紫色的主进口管和红色支管的对接位置，没有把模型尺寸卡到理论零间隙，法兰盘的螺栓孔位做了0.8mm的偏移容错，现场安装的时候就算管线预埋有几毫米的偏差，也能靠法兰间隙微调，不用硬掰管子造成应力集中，后期拆换阀门也不用割管。平台和立管固定的抱箍位置，特意加了橡胶垫的安装槽，模型里留了3mm的垫厚空间，避免金属抱箍直接磨穿管道防腐层，用个五六年也不会在固定位置锈穿。

你看平台挨着立管的那侧，留了150mm的操作间隙，手伸进去拧阀门、缠生料带都够位置，不会像很多设计那样把平台贴死在管子上，后期维护连扳手都塞不进去。平台的爬梯踏步做了防滑纹的结构，不是光溜溜的平板，雨天踩上去也不会滑，护栏高度卡在1.2米的国标安全高度，横档间距也符合安全规范，不用后期再整改。

管线的弯头位置全用的标准长半径弯头，没有为了省空间用短半径弯头，介质流过的时候阻力小，泵的负载能降不少，长期跑下来电费都能省一截。支管的排布也没乱走，全顺着平台边缘布，不会在平台下方形成碰头的障碍，巡检人员钻到平台底下查漏也不会磕脑袋。模型里连平台底部的支撑梁间距都按常规槽钢的承重算过，站三四个检修人员再加工具重量也不会塌，没有为了好看把梁做的太稀留下安全隐患。

做这类工业管线模型最忌讳光追求视觉效果整得花里胡哨，完全不考虑现场能不能加工、好不好装、后期方不方便用，这套模型里的每处尺寸、每个结构拆分，全是对着现场施工、运维的实际需求调的，拿过去改改管径、平台尺寸就能直接出图用，不管是做厂区管线改造的方案演示，还是给新施工员做现场布设的实训案例，都能直接用，不会出现模型看着漂亮落地就一堆问题的情况。
