带定位槽的冷挤压成型模具结构设计

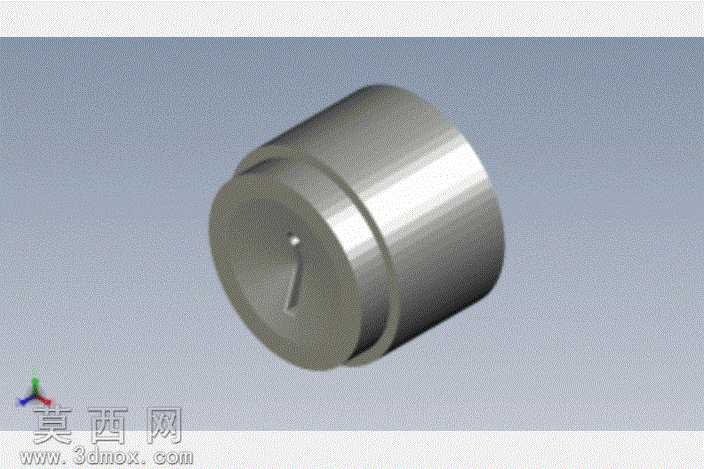

车间里做冷挤压加工最头疼的就是坯料定位偏移，挤出来的零件壁厚差超差，整批工件直接报废，这套挤压模的三维结构，就是针对小规格圆柱类零件冷挤工序做的适配设计。模型还原的是挤压模的核心成型型腔零件，外圆做了两级台阶结构，大直径段是和模套的配合定位面，配合公差按H7/p6的过盈配合做的尺寸预留，装模的时候不用反复敲正，压入模套之后就能保证型腔和模座的同轴度，不会出现长期受挤之后模芯偏转的问题。端面那个窄长的小槽不是随便画的装饰特征，是对应坯料预冲的定位凸点做的防转结构，之前老结构没做这个定位，挤带异形截面的零件时，坯料受挤发生周向转动，挤出来的特征角度偏了20多度，连后续机加工的余量都找不正。做这个模型的时候特意把型腔入口的圆角做了还原，别小看这R1.2的圆角，之前试模的时候把入口做成尖角，挤三件就出现型腔口部崩缺，拆下来磨了三次圆角才解决粘料拉毛的问题，圆角大小直接影响金属流动的阻力，太小了坯料表层金属被刮下来积在模口，挤出来的工件表面有连续的拉痕，太大了又会在工件端部留下太厚的压余，后续切边的工作量翻一倍。模型的材质表现是按常用的Cr12MoV冷作模具钢调的，热处理之后硬度能到HRC58-62，表面做了氮化处理之后耐磨性比普通淬火高两倍，渲染的时候特意把型腔内壁的高光质感做出来，对应实际抛光到Ra0.8的表面要求，挤压的时候金属流动阻力小，不会出现粘模导致的工件脱模变形。很多刚接触模具设计的新手画挤压模，只会画个通孔型腔，完全不考虑模芯和模套的配合台阶、入口圆角、防转定位这些细节，拿这种图纸去加工，装到机床上根本没法稳定生产。这套模型把这些容易被忽略的工艺细节都做了还原，不管是做冷挤工艺的实训教学，还是给同类型小零件挤压模做结构参考，都能直接对应到现场的加工问题，不用再对着简化的示意图猜各个结构的实际作用。你甚至能直接拿这个模型做挤压过程的有限元仿真，把各个配合面的约束、金属材料的流动参数输进去，就能模拟不同挤压力下的模芯受力情况，提前预判模口崩缺、壁厚不均这些常见失效形式，比凭空算理论公式直观太多。
